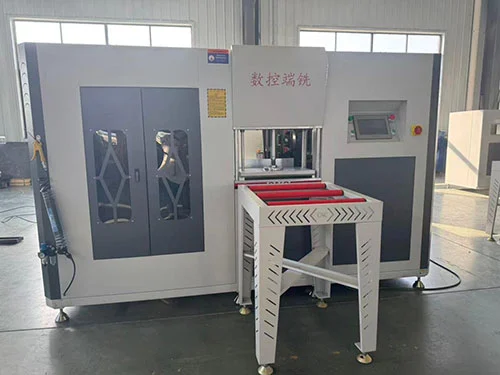

Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Line

ໂຮງງານຜະລິດແຜ່ນເຫຼັກກ້າ 4+2 ເພົາຕັດສອງເທົ່ານີ້ ແມ່ນຜະລິດໂດຍເຄື່ອງຈັກ Lebulang ຢູ່ໂຮງງານໃນເມືອງ Jinan, ປະເທດຈີນ. ບໍລິສັດໄດ້ຜະລິດອຸປະກອນປະຕູແລະປ່ອງຢ້ຽມໂລຫະປະສົມອາລູມິນຽມຕັ້ງແຕ່ປີ 1996, ແລະສາຍການຜະລິດແມ່ນຂາຍໂດຍກົງຈາກໂຮງງານ. ຍອມຮັບການຕັ້ງຄ່າ OEM/ODM. ເຄື່ອງຕັດປາຍນີ້ຖືກອອກແບບມາສໍາລັບການຜະລິດທີ່ມີປະລິມານສູງຂອງໂປຣໄຟລ໌ພັກຜ່ອນຄວາມຮ້ອນ, ໂດຍໃຊ້ສອງ spindles ເອກະລາດທີ່ຕັດໃນທັງສອງທິດທາງໂດຍບໍ່ມີເສັ້ນເລືອດຕັນໃນກັບຄືນ. ລະບົບ CNC 4+2 ແກນຈັດວາງ spindles ແລະປ່ຽນທິດທາງຂອງເຂົາເຈົ້າລະຫວ່າງ 0° ແລະ 90° ອັດຕະໂນມັດ. ພື້ນຖານທາດເຫຼັກສຽງໂຫວດທັງຫມົດ, ລາງນໍາພາທາງເສັ້ນ, ແລະລູກກ້ຽວຂັບຮັກສາຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງພາຍໃນ ± 0.02 ມມ, ແລະຫນ້າຈໍສໍາຜັດຂະຫນາດ 7 ນິ້ວທີ່ມີໂປແກມ pre-loaded ຈັດການການຕັ້ງຄ່າ.

Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Line

• ລະບົບຕັດສອງເທົ່າ:ສອງ spindles ເອກະລາດ, ຫນຶ່ງໄປຂ້າງຫນ້າແລະຫນຶ່ງປີ້ນກັບກັນ, ອະນຸຍາດໃຫ້ຕັດໃນທັງສອງທິດທາງຕາມ profile. ຮອບ​ວຽນ​ຂອງ​ການ​ຂຸດ​ບໍ່​ໄດ້​ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ເສັ້ນ​ເລືອດ​ຕັນ​ໃນ​ການ​ກັບ​ຄືນ​ໄປ​ບໍ່​ໄດ້, ເຊິ່ງ​ຫຼຸດ​ຜ່ອນ​ໄລ​ຍະ​ເວ​ລາ​ຂອງ​ວົງ​ຈອນ​ໂດຍ​ລວມ​ທຽບ​ກັບ​ເຄື່ອງ​ຈັກ spindle ດຽວ​ທີ່​ຕັດ​ໃນ​ທິດ​ທາງ​ດຽວ​ເທົ່າ​ນັ້ນ.
• ການຄວບຄຸມ CNC 4+2 ແກນ:ສີ່ແກນ servo ຈັດການການໃຫ້ອາຫານເສັ້ນຊື່ແລະການຈັດຕໍາແຫນ່ງ; ສອງແກນ rotary ເພີ່ມເຕີມປ່ຽນ spindles ລະຫວ່າງ 0° ແລະ 90° ອັດຕະໂນມັດ. ການຈັດວາງນີ້ອະນຸຍາດໃຫ້ຕັດປາຍ, ຕັດ tenon, ແລະ notching ສຸດ mullions, mullions reinforced, ແລະກອບ profile ໂດຍບໍ່ມີການປ່ຽນເຄື່ອງມືຄູ່ມື.
• ຄວາມເຂົ້າກັນໄດ້ຂອງອາລູມິນຽມ break ຄວາມຮ້ອນ:ເລຂາຄະນິດຂອງເຄື່ອງຕັດແລະການຈັດການຍຶດຖືກອອກແບບສໍາລັບໂຄງສ້າງການພັກຜ່ອນຄວາມຮ້ອນ, ບ່ອນທີ່ແຜ່ນ insulating ຕ້ອງຍັງຄົງ intact ແລະຫນ້າ milled ຕ້ອງສະຫນອງການຮ່ວມທີ່ແຫນ້ນຫນາສໍາລັບການປະຕິບັດຄວາມຮ້ອນທີ່ດີໃນປ່ອງຢ້ຽມສໍາເລັດຮູບຫຼືປະຕູ.

Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Line

• ຄວາມຊັດເຈນແລະຄວາມຫມັ້ນຄົງ:ພື້ນຖານເຄື່ອງແມ່ນທາດເຫຼັກສຽງໂຫວດທັງຫມົດ, ສະຫນອງມະຫາຊົນໃນການສັ່ນສະເທືອນປຽກໃນລະຫວ່າງການ milling. ລາງລົດໄຟແນະນຳເສັ້ນ ແລະລູກກ້ຽວໃສ່ແກນວາງຕຳແໜ່ງຮັກສາຄວາມຊ້ຳກັນພາຍໃນ ± 0.02 ມມ ພາຍໃຕ້ການເຮັດວຽກທີ່ສອດຄ່ອງກັນ. ຕົວຍຶດແບບນິວເມຕິກທີ່ມີຄາງກະໄຕທີ່ເຮັດດ້ວຍຢາງພາລາຖືໂປຣໄຟລ໌ໄວ້ຢ່າງປອດໄພ ໂດຍບໍ່ຕ້ອງໝາຍພື້ນຜິວຂອງມັນ.

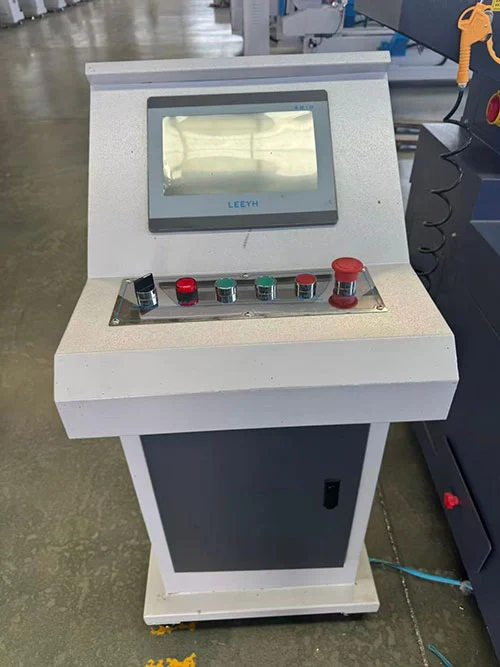

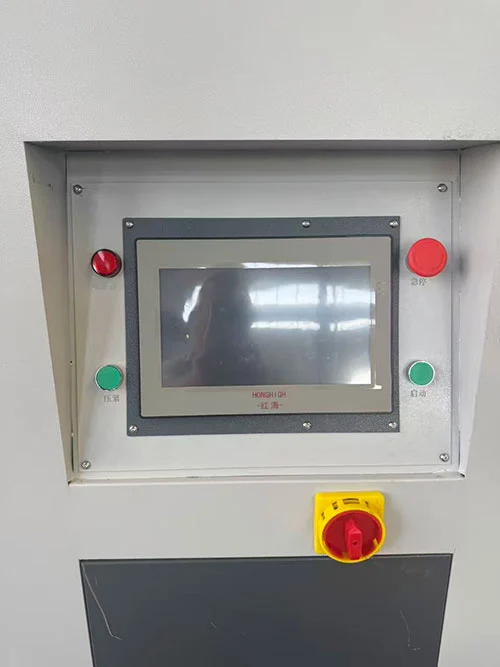

• ການ​ດໍາ​ເນີນ​ງານ​ແລະ​ໂຄງ​ການ​:ໜ້າຈໍສຳຜັດຂະໜາດ 7 ນິ້ວ (ລະບົບ ESTUN ຫຼື Schneider CNC) ເກັບຮັກສາໂປຣແກມໂປຣໄຟລ໌ທີ່ໃຊ້ທົ່ວໄປ. ຜູ້ປະກອບການສາມາດຈື່ຈໍາທີ່ກໍານົດໄວ້ກ່ອນຫຼືເຂົ້າໄປໃນຂະຫນາດໃຫມ່ໂດຍກົງ. ຟັງຊັນການສະແກນລະຫັດ QR ທີ່ເປັນທາງເລືອກສາມາດໂຫລດໂປຼແກຼມເຄື່ອງຈັກທີ່ສອດຄ້ອງກັນໂດຍອັດຕະໂນມັດ, ຫຼຸດຜ່ອນເວລາການຕັ້ງຄ່າແລະຄວາມເປັນໄປໄດ້ຂອງຄວາມຜິດພາດໃນການປ້ອນຂໍ້ມູນ.

Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Line Applications

• Thermal break ອາລູມິນຽມປະຕູແລະປ່ອງຢ້ຽມ mullion / transom end milling
• ກອບແລະ sash profile tenon ແລະການປະມວນຜົນຮ່ອງ
• Curtain wall aluminium profile end machining ໜ້າຕາ
• ສາຍການຜະລິດປ່ອງຢ້ຽມອາລູມີນຽມທີ່ມີປະລິມານສູງ

ມັນເຮັດວຽກແນວໃດ

ໄດ້Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Lineປະຕິບັດການກັບຜູ້ປະຕິບັດການໂຫຼດໂປຣໄຟລ໌ອາລູມິນຽມພັກຜ່ອນຄວາມຮ້ອນເຂົ້າໄປໃນ clamps pneumatic. ການຄວບຄຸມ CNC ແກນ 4+2 ວາງ spindles ໃນມຸມທີ່ເຫມາະສົມ (0° ຫຼື 90°) ແລະຍ້າຍພວກມັນໄປຕາມແກນເສັ້ນເພື່ອຕັດປາຍ profile. ຫນຶ່ງ spindle ຕັດຢູ່ໃນທາງຜ່ານໄປຂ້າງຫນ້າ, ແລະ spindle ທີສອງ, rotating ໃນທິດທາງກົງກັນຂ້າມ, ສໍາເລັດການຕັດໃນກັບຄືນໄປບ່ອນ pass - ຫຼືທັງສອງສາມາດຫັນຫນ້າທີ່ແຕກຕ່າງກັນໄປພ້ອມໆກັນ, ຂຶ້ນກັບໂຄງການ. ຄວາມເລິກຂອງ Milling, ຄວາມຍາວ tenon, ແລະຂະຫນາດຂອງຮ່ອງແມ່ນຖືກກໍານົດໂດຍຜ່ານຫນ້າຈໍສໍາຜັດ. ການດໍາເນີນການຕັດຄູ່ຫມາຍຄວາມວ່າ spindles ມີສ່ວນພົວພັນຕະຫຼອດວົງຈອນ, ແລະໂປຣໄຟລ໌ແມ່ນກຽມພ້ອມສໍາລັບຂັ້ນຕອນການປຸງແຕ່ງຕໍ່ໄປເມື່ອ clamps ປ່ອຍ.

ອົງປະກອບຫຼັກ

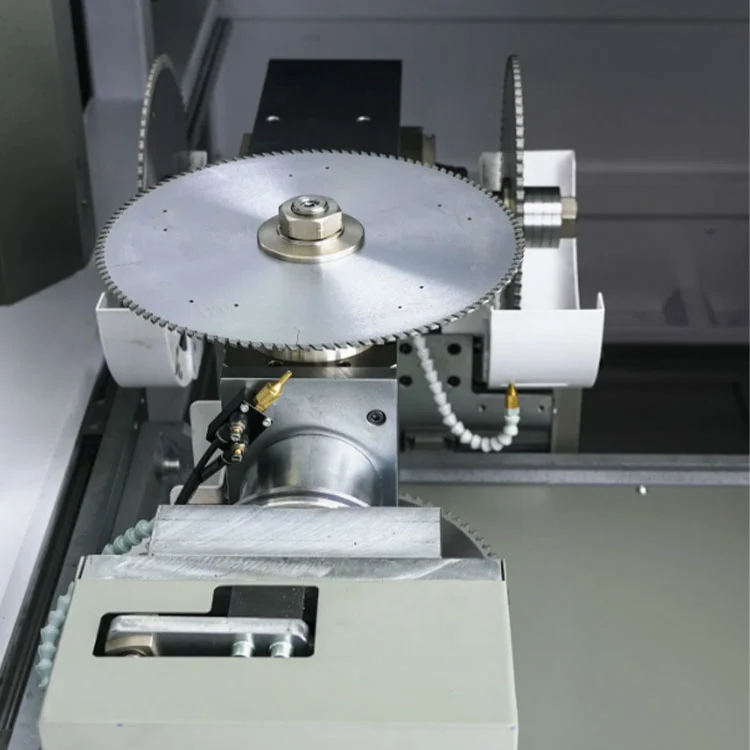

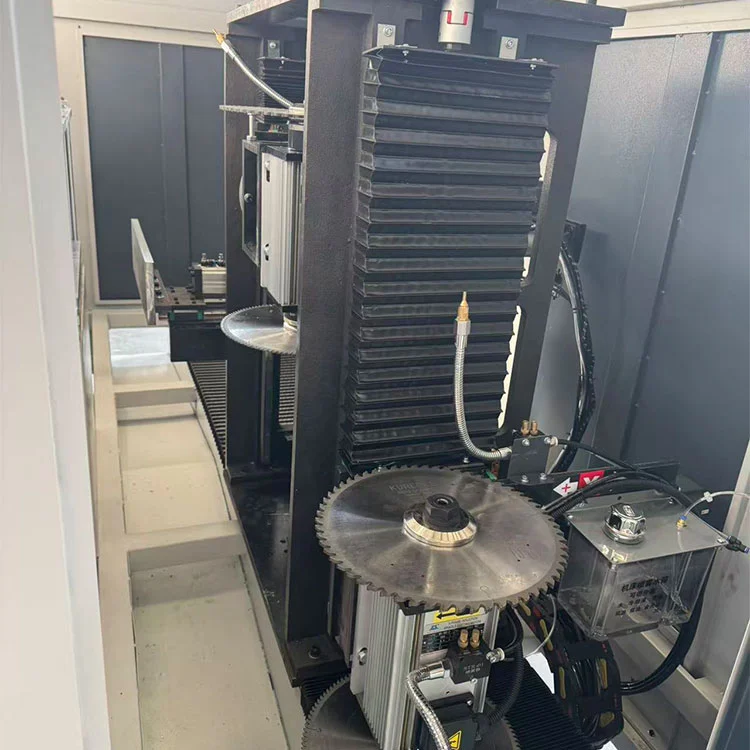

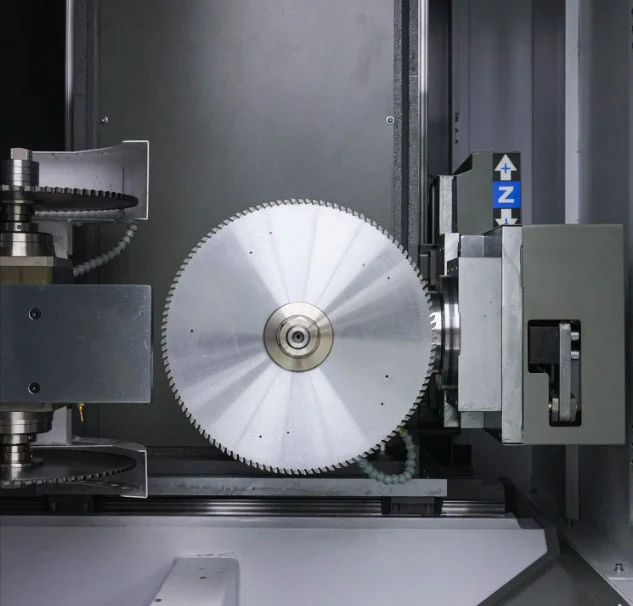

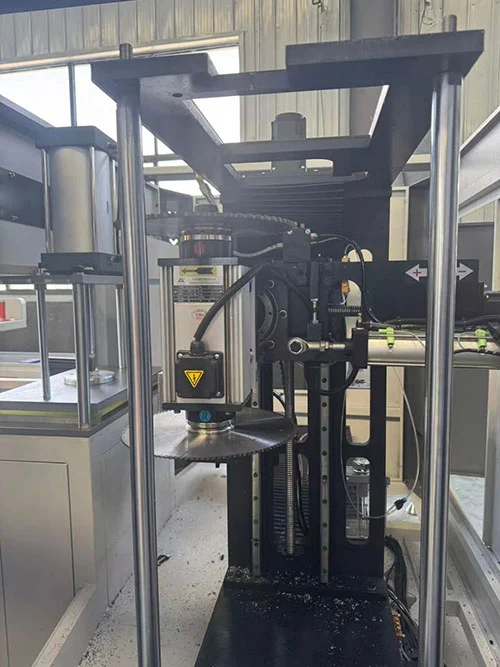

• ແກນຄູ່ (2×3kW):ແຕ່ລະມໍເຕີ spindle ໃຫ້ 3kW ທີ່ 2800rpm ແລະຍອມຮັບເຄື່ອງຕັດ milling ຈາກφ230mm ຫາφ350mm. ຫນຶ່ງ spindle ແມ່ນກໍາຫນົດຄ່າສໍາລັບການຫມຸນຕາມເຂັມໂມງ, ອີກອັນຫນຶ່ງສໍາລັບການ counterclockwise, ເຮັດໃຫ້ການຕັດສອງທິດທາງໂດຍບໍ່ມີການ repositioning.

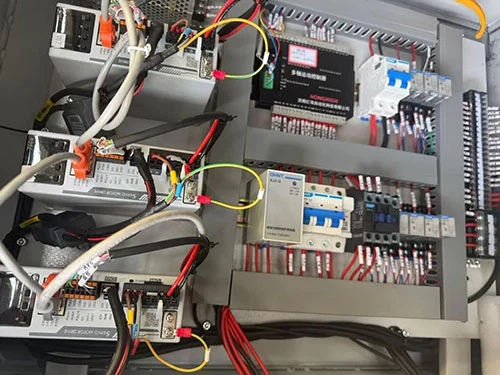

• ລະບົບ CNC 4+2 ແກນ:ຕົວຄວບຄຸມ CNC (ESTUN ຫຼື Schneider) ປະສານງານສີ່ແກນ servo linear (ອາຫານໂປຣໄຟລ໌ແລະການຈັດຕໍາແຫນ່ງເຄື່ອງມື) ແລະສອງແກນ rotary (ການປ່ຽນມຸມ spindle). ໂປຣແກມສາມາດໂຫລດຜ່ານ USB, touchscreen ຫຼືເຄື່ອງສະແກນລະຫັດ QR ທາງເລືອກ.
• ຖານເຫຼັກກ້າ ແລະຄູ່ມືເສັ້ນຊື່:ຕຽງນອນທີ່ມີເຫຼັກກ້າໜັກໃຫ້ພື້ນຖານທີ່ໝັ້ນຄົງ. ລາງລົດໄຟແນະນຳເສັ້ນ ແລະສະກູບານທີ່ມີຄວາມແມ່ນຍໍາຮັບປະກັນການເຄື່ອນທີ່ຂອງແກນທີ່ລຽບ, ຖືກຕ້ອງໂດຍມີ backlash ໜ້ອຍທີ່ສຸດ.
• Pneumatic clamping ກັບຢາງປ້ອງກັນ:Clamps ຖືໂປຣໄຟລ໌ຢ່າງປອດໄພໃນລະຫວ່າງການ milling. ພື້ນຜິວສໍາຜັດແມ່ນເຫມາະກັບແຜ່ນຢາງເພື່ອປ້ອງກັນຮອຍຂີດຂ່ວນຂອງຫນ້າດິນແລະການຜິດປົກກະຕິຂອງອາລູມິນຽມ.
• ຜອດສະກັດຂີ້ຝຸ່ນ:ຈຸດເຊື່ອມຕໍ່ສໍາລັບລະບົບການສະກັດເອົາຂີ້ຝຸ່ນຊ່ວຍໃຫ້ພື້ນທີ່ເຮັດວຽກທີ່ຊັດເຈນຂອງຊິບອາລູມິນຽມໃນລະຫວ່າງການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ.

ຂໍ້ມູນຈໍາເພາະ

• ການສະຫນອງພະລັງງານ: 380V / 50Hz / 3Ph
• ພະລັງງານທັງຫມົດ: 8.8 kW (2 × 3 kW ມໍເຕີ spindle + servo drives)
• ຄວາມໄວ spindle: 2800 rpm
• Milling Cutter ເສັ້ນຜ່າສູນກາງ: φ230--φ350 mm (ປັບແຕ່ງໄດ້)
• ຄວາມກົດດັນອາກາດເຮັດວຽກ: 0.5--0.8 MPa
• ຄວາມເລິກສູງສຸດຂອງ Milling: 80 mm
• Max Profile Size: Width ≤120 mm, ຄວາມສູງ ≤150 mm
• ຂະຫນາດເຄື່ອງ: 1700 × 800 × 1500 ມມ
• ນ້ໍາຫນັກ: ≈ 450 kg

ໂຮງງານ ແລະຫຼັງການຂາຍ

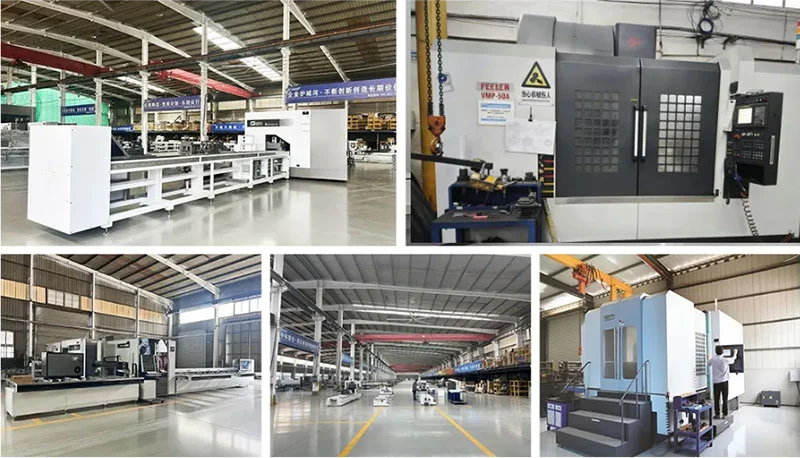

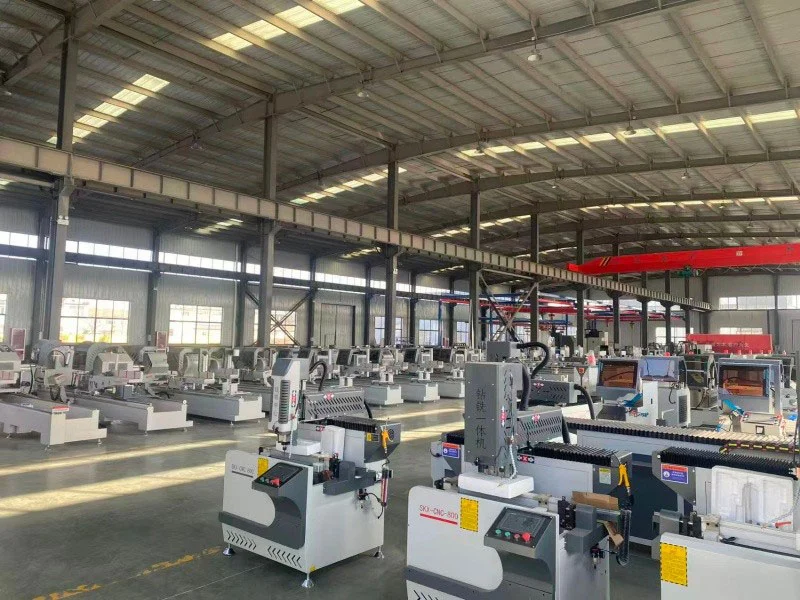

Lebulang Machine ໄດ້ດໍາເນີນການສະຖານທີ່ການຜະລິດ Jinan ຂອງຕົນນັບຕັ້ງແຕ່ 1996, ປ່ອງຢ້ຽມການຜະລິດ, ປະຕູ, ແລະເຄື່ອງຈັກປະມວນຜົນ profile. ໄດ້Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Lineຈັດສົ່ງໂດຍກົງຈາກໂຮງງານທີ່ມີໃບຢັ້ງຢືນ CE ແລະ ISO. ການຮັບປະກັນໂຄງສ້າງຫນຶ່ງປີແມ່ນມາດຕະຖານ. ຂັ້ນຕອນການຕິດຕັ້ງຫ່າງໄກສອກຫຼີກ, ສື່ການຝຶກອົບຮົມ, ແລະການຊ່ວຍເຫຼືອອອນໄລນ໌ແມ່ນລວມເອົາໂດຍບໍ່ເສຍຄ່າ. ເຄື່ອງບໍລິໂພກ - ເຄື່ອງຕັດ, ຄາງກະໄຕ, ປະທັບຕາ - ຖືກເກັບຮັກສາໄວ້ໃນຫຼັກຊັບ. ສາມາດຈັດລຽງການມອບໝາຍຢູ່ບ່ອນໄດ້.

FAQ

ຖາມ: ອຸປະກອນຂອງທ່ານສາມາດຈັດການທັງສອງປ່ອງຢ້ຽມ / ປະຕູແລະ profile ຝາ curtain ອະລູມິນຽມ?

A: ແມ່ນແລ້ວ. ໂຮງງານຜະລິດຂອງພວກເຮົາຜະລິດເຄື່ອງຈັກອັດສະລິຍະສໍາລັບປະຕູ, ປ່ອງຢ້ຽມ, ແລະຜ້າຝາຜ້າມ່ານ. ຕົວຢ່າງ, ສະຖານີບ່ອນເຮັດວຽກ G20/G50 ຈັດການເຄື່ອງຈັກໃນຂະບວນການເຕັມຮູບແບບ, ໃນຂະນະທີ່ເຄື່ອງເລື່ອຍຍີ່ຫໍ້ Lebulang ຂອງພວກເຮົາຕັດໂປຣໄຟລ໌ຢູ່ມຸມຈາກ 45° ຫາ 135°. ພວກເຮົາແນະນໍາອຸປະກອນໂດຍອີງໃສ່ຄວາມຕ້ອງການການຜະລິດສະເພາະຂອງທ່ານ.

ຖາມ: ການດໍາເນີນງານສະລັບສັບຊ້ອນບໍ? ຂ້ອຍຕ້ອງການຄົນງານທີ່ມີຄວາມຊໍານິຊໍານານຫຼາຍບໍ?

A: ພວກເຮົາອອກແບບເຄື່ອງຈັກທີ່ຈະດໍາເນີນການໂດຍການຝຶກອົບຮົມຫນ້ອຍທີ່ສຸດ. ລະບົບ CNC ເກັບຮັກສາບັນດາໂຄງການທີ່ກໍານົດໄວ້ກ່ອນ, ແລະການໂຕ້ຕອບໃຊ້ເມນູທີ່ກົງໄປກົງມາ. ບໍ່ຈໍາເປັນຕ້ອງມີຄວາມຮູ້ການຂຽນໂປຼແກຼມຂັ້ນສູງ. ພວກເຮົາສະຫນອງອຸປະກອນການຝຶກອົບຮົມຟຣີ, ການແນະນໍາທາງໄກ, ແລະວິດີໂອການຕິດຕັ້ງເພື່ອຊ່ວຍໃຫ້ພະນັກງານຂອງທ່ານມີຄວາມຊໍານານຢ່າງໄວວາ.

ຖາມ: ແມ່ນຫຍັງກ່ຽວກັບຄວາມຖືກຕ້ອງຂອງການປຸງແຕ່ງແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ?

A: ພວກເຮົາໃຊ້ຕົວເຄື່ອງກົນຈັກເຫຼັກກ້າ, ແຖບຄູ່ມືເສັ້ນຊື່, ແລະໄດສະກູລູກບານດ້ວຍມໍເຕີເຊີໂວ. ອົງປະກອບຫຼັກແມ່ນມາຈາກຜູ້ສະຫນອງທີ່ໄດ້ຮັບການຍອມຮັບຈາກສາກົນ. ເຄື່ອງມືທີ່ມີປາຍເພັດແລະລະບົບການຫລໍ່ລື່ນອັດຕະໂນມັດຊ່ວຍຮັກສາຄຸນນະພາບການຕັດແລະຍືດອາຍຸອົງປະກອບ, ສະຫນັບສະຫນູນຄວາມຖືກຕ້ອງທີ່ສອດຄ່ອງໃນໄລຍະເວລາ.

ຖາມ: ເຈົ້າໃຫ້ບໍລິການຫຼັງການຂາຍອັນໃດ?

A: ພວກເຮົາສະຫນອງການສະຫນັບສະຫນູນອອນໄລນ໌ 24 ຊົ່ວໂມງ, ການຮັບປະກັນຫນຶ່ງປີ, ແລະການບໍລິການບໍາລຸງຮັກສາຕະຫຼອດຊີວິດ. ການແກ້ໄຂບັນຫາທາງໄກຜ່ານການໂທວິດີໂອສາມາດໃຊ້ໄດ້. ຖ້າການໄປຢ້ຽມຢາມຢູ່ສະຖານທີ່ມີຄວາມຈໍາເປັນ, ພວກເຮົາສາມາດຈັດແຈງມັນໄດ້ໂດຍຄ່າໃຊ້ຈ່າຍເພີ່ມເຕີມ. ອາໄຫຼ່ແມ່ນເກັບຮັກສາໄວ້ໃນຫຼັກຊັບແລະສາມາດຈັດສົ່ງໄດ້ໄວ.
