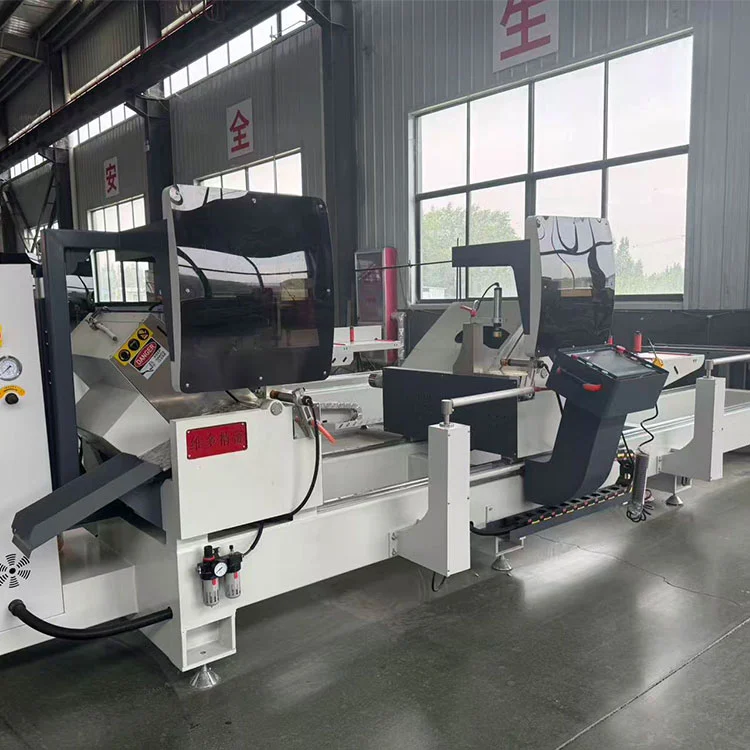

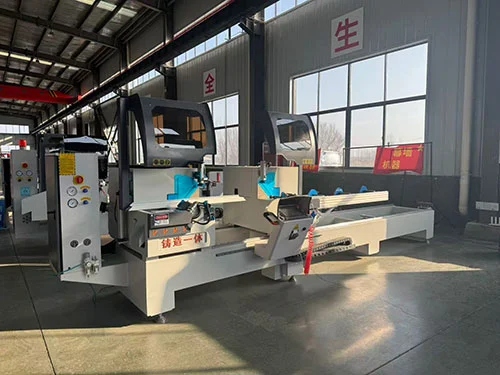

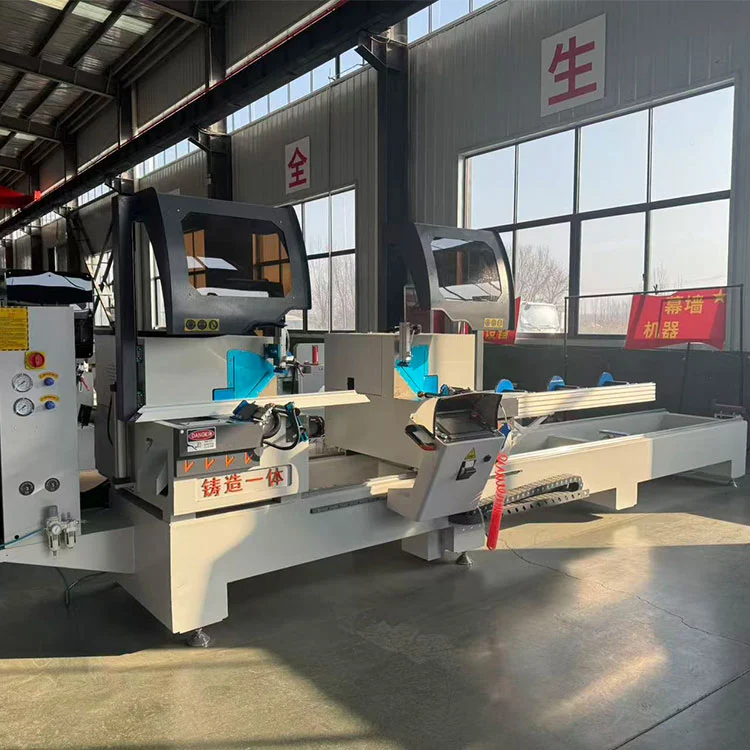

Semi-automatic Double Head Miter Saw Aluminum Profile Cutting Machine

Shandong Lebulang Precision Machinery Co., Ltd., ດໍາເນີນງານພາຍໃຕ້ຍີ່ຫໍ້ Lebulang Machine, ໄດ້ຜະລິດອຸປະກອນການປຸງແຕ່ງອາລູມິນຽມແລະ PVC ຢູ່ໂຮງງານ Jinan, ຈີນຂອງຕົນນັບຕັ້ງແຕ່ 1996. ເຄື່ອງຕັດຫົວສອງເຄິ່ງອັດຕະໂນມັດນີ້ຕັດໂປຣໄຟລ໌ອາລູມິນຽມສໍາລັບປ່ອງຢ້ຽມ, ປະຕູ, ຝາຜ້າມ່ານ, ແລະກອບອຸດສາຫະກໍາ. ມັນຈັດການໂປຼໄຟລ໌ທີ່ກວ້າງເຖິງ 350 ມມແລະສູງ 150 ມມ, ມີມຸມຕັດແນວນອນຈາກ 45 °ຫາ 135 °ແລະມຸມຕັ້ງຈາກ 45 °ຫາ 90 °. ສອງມໍເຕີ 4 kW ຂັບເຄື່ອນແຜ່ນເລື່ອຍຢູ່ທີ່ 2800 rpm, ແລະຫົວຂວາເຄື່ອນຍ້າຍໄປໃນທິດທາງເສັ້ນທີ່ມີສາຍສົ່ງ rack-and-pinion ສໍາລັບຕໍາແຫນ່ງຄວາມຍາວ. ລະບົບ CNC ປິດເຕັມ 5 ແກນຄວບຄຸມການວາງມຸມແລະຄວາມຍາວ, ໃນຂະນະທີ່ອັດຕາການຕັດອາຫານແມ່ນສາມາດປັບໄດ້ຢ່າງບໍ່ຢຸດຢັ້ງຈາກ 0 ຫາ 3 m / ນາທີ.

ຕົວກໍານົດການດ້ານວິຊາການ

ຄຸນສົມບັດ

• ການຕັດໂປຣໄຟລ໌ຂະໜາດໃຫຍ່:ໄດ້Semi-automatic Double Head Miter Saw Aluminum Profile Cutting Machineໄດ້ຖືກອອກແບບສໍາລັບການຕັດມຸມປະສົມສອງມິຕິລະດັບຂອງໂປຣໄຟລ໌ອາລູມິນຽມຂະຫນາດໃຫຍ່. ມັນຈັດການຄວາມກວ້າງເຖິງ 350 ມມແລະຄວາມສູງເຖິງ 150 ມມ, ກວມເອົາກໍາແພງຜ້າມ່ານມາດຕະຖານແລະຂະຫນາດຂອງ extrusion ອຸດສາຫະກໍາ.
• ລະບົບ CNC ປິດເຕັມຫ້າແກນ:ການຈັດຕໍາແຫນ່ງມຸມແລະຄວາມຍາວແມ່ນຄວບຄຸມໂດຍລະບົບ CNC ຫ້າແກນທີ່ມີຄໍາຄຶດຄໍາເຫັນຂອງວົງປິດ. ນີ້ຮັກສາຄວາມທົນທານມຸມພາຍໃນ ± 5′ ແລະຄວາມທົນທານຕໍ່ຄວາມຍາວພາຍໃນ ± 0.2 ມມພາຍໃຕ້ສະພາບການເຮັດວຽກປົກກະຕິ.
• ການສົ່ງຫົວເລື່ອຍເຄື່ອນທີ່:ຫົວຕັດທີ່ຖືກຕ້ອງເຄື່ອນຍ້າຍໃນຄູ່ຄູ່ມືເສັ້ນທີ່ມີ rack-and-pinion drive. ການຈັດວາງນີ້ສະຫນັບສະຫນູນຄວາມເຂັ້ມງວດທີ່ຈໍາເປັນສໍາລັບການວາງຕໍາແຫນ່ງຄວາມຍາວທີ່ຖືກຕ້ອງຫຼາຍກວ່າຄວາມສາມາດຕັດ 6000 ມມ.
• Bearings pivot ຄວາມແມ່ນຍໍາ:ການຫມູນວຽນຂອງຫົວເລື່ອຍໃຊ້ລູກປືນ roller cylindrical crossed, ເຊິ່ງສະຫນອງຄວາມຫມັ້ນຄົງ, ການເຄື່ອນໄຫວເປັນລ່ຽມຕ່ໍາ friction. ການອອກແບບນີ້ປະກອບສ່ວນໃນການປັບມຸມທີ່ລຽບແລະການລັອກທີ່ເຊື່ອຖືໄດ້ຢູ່ໃນຕໍາແຫນ່ງທີ່ກໍານົດໄວ້.
• ໂຄງ​ສ້າງ​ແຂນ rocker ປັບ​ປຸງ​:ແຜ່ນເລື່ອຍຖືກຕິດຢູ່ເທິງແຂນ rocker ເສີມທີ່ swings ຂຶ້ນຈາກລຸ່ມ worktable. ການຕັ້ງຄ່ານີ້ເຮັດໃຫ້ພື້ນຜິວຕັດລຽບ, ສະອາດຢູ່ໃນໂປຣໄຟລ໌ແລະປັບປຸງຄວາມຫມັ້ນຄົງຂອງການຕັດໂດຍລວມ.
• ແກວ່ງແຜ່ນໃບ:ທິດທາງອາຫານຂອງແຜ່ນໃບຄ້າຍຄືແມ່ນມາຈາກດ້ານລຸ່ມຂອງໂຕະເຮັດວຽກ, ເຊິ່ງຊ່ວຍໃຫ້ມືຂອງຜູ້ປະຕິບັດການຢູ່ຫ່າງຈາກເຂດຕັດໃນລະຫວ່າງຮອບວຽນ.
• ການຫຼໍ່ຫຼອມ ແລະ ຄວາມເຢັນແບບປະສົມປະສານ:ອຸປະກອນລະບາຍຄວາມຮ້ອນ ແລະເຄື່ອງເຮັດຄວາມເຢັນເຄື່ອນທີ່ດ້ວຍແຜ່ນເລື່ອຍ, ນຳໃຊ້ນ້ຳຕັດໂດຍກົງໃສ່ແຂ້ວໃບ ແລະພື້ນທີ່ຕັດ. ນີ້ຊ່ວຍຍືດອາຍຸການບໍລິການຂອງແຜ່ນໃບແລະປັບປຸງຄຸນນະພາບການຕັດໃນອາລູມິນຽມ.

ມັນເຮັດວຽກແນວໃດ

ໄດ້Semi-automatic Double Head Miter Saw Aluminum Profile Cutting Machineດໍາເນີນການກັບຜູ້ປະກອບການກໍານົດມຸມຕັດຕາມແນວນອນແລະແນວຕັ້ງທີ່ຕ້ອງການ, ເຊັ່ນດຽວກັນກັບຄວາມຍາວຂອງການຕັດ, ໃນແຜງຄວບຄຸມ CNC. ຫົວຕັດທີ່ຖືກຕ້ອງຈະເຄື່ອນທີ່ອັດຕະໂນມັດຕາມຄູ່ມືເສັ້ນຊື່ໄປຫາຕໍາແຫນ່ງທີ່ມີໂຄງການ. ໂປໄຟອະລູມິນຽມແມ່ນຖືກຈັດໃສ່ໃນຕາຕະລາງສະຫນັບສະຫນູນ roller ແລະຮັບປະກັນໂດຍ clamps pneumatic. ຫົວທັງສອງສາມາດຕັດພ້ອມກັນຫຼືເປັນເອກະລາດ. ໃນລະຫວ່າງຮອບຕັດ, ແຜ່ນເລື່ອຍເລື່ອນຂຶ້ນຈາກລຸ່ມໂຕະເຮັດວຽກ, ຕັດຜ່ານ profile ດ້ວຍອັດຕາອາຫານທີ່ຄວບຄຸມລະຫວ່າງ 0 ຫາ 3 m/min. ລະບົບການຫລໍ່ລື່ນຂອງ mist ກະຕຸ້ນໃນລະຫວ່າງການຕັດ. ຫຼັງ​ຈາກ​ການ​ຖອນ​ແຜ່ນ​ໃບ​ຄ້າຍ​ຄື​, ປ່ອຍ clamps ແລະ​ຕ່ອນ​ຕັດ​ໄດ້​ຖືກ​ໂຍກ​ຍ້າຍ​ອອກ​. ລະບົບ CNC ວົງປິດຫ້າແກນຕິດຕາມແລະປັບຕໍາແຫນ່ງເພື່ອຮັກສາຄວາມຖືກຕ້ອງໃນທົ່ວການຕັດ batch.

ອົງປະກອບຫຼັກ

• ມໍເຕີ saw (2 × 4 kW):ຫົວຕັດແຕ່ລະແມ່ນຂັບເຄື່ອນໂດຍ motor 4 kW spinning ຢູ່ 2800 rpm. ພະລັງງານໄດ້ຖືກຈັບຄູ່ກັບເສັ້ນຜ່າສູນກາງຂອງແຜ່ນໃບຄ້າຍຄືແລະຄວາມສາມາດຕັດຕັດຂອງ 350 × 150 ມມ.
• ຄູ່ມືເສັ້ນຊື່ແລະ rack-and-pinion:ຫົວຂວາສາມາດເຄື່ອນຍ້າຍໄດ້ຂັບເຄື່ອນດ້ວຍຄູ່ມືເສັ້ນຊື່ທີ່ມີຄວາມແມ່ນຍໍາແລະຖືກຈັດວາງໂດຍໄດ rack-and-pinion. ລະບົບສາຍສົ່ງນີ້ສະຫນອງຄວາມເຂັ້ມງວດແລະຄວາມຖືກຕ້ອງທີ່ຕ້ອງການສໍາລັບການວາງຕໍາແຫນ່ງຄວາມຍາວຫຼາຍກວ່າຕຽງ 6000 ມມ.
• ລູກປືນລູກປືນຂ້າມ:ໃຊ້ຢູ່ທີ່ແກນຫົວເລື່ອຍສໍາລັບການປັບມຸມ. ເກິດເຫຼົ່ານີ້ໃຫ້ຄວາມເຂັ້ມງວດສູງແລະການຫມູນວຽນກ້ຽງກັບ backlash ຫນ້ອຍ.
• ຕົວຄວບຄຸມ CNC ຫ້າແກນ:ຈັດການມຸມຕັດແນວນອນ ແລະແນວຕັ້ງ, ການຈັດຕຳແໜ່ງຄວາມຍາວ ແລະອັດຕາອາຫານ. ລະບົບວົງປິດໃຊ້ຄໍາຄຶດຄໍາເຫັນຈາກຕົວເຂົ້າລະຫັດເພື່ອຮັກສາຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ.
• ລະ​ບົບ​ນໍ້າ​ມັນ​ເຊື້ອ​ໄຟ​:ເຄື່ອງປະກອບຫົວຫົວທີ່ເຄື່ອນທີ່ດ້ວຍແຜ່ນເລື່ອຍ, ສົ່ງນ້ໍາຕັດປະລໍາມະນູໄປສູ່ເຂດຕັດ. ນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມຮ້ອນ friction ແລະຊ່ວຍປ້ອງກັນການເຊື່ອມໂລຫະຊິບອາລູມິນຽມໃນແຂ້ວແຜ່ນ.
• clamps ນິວ​ເມ​ຕິກ​:ຖື profile ໃນຕໍາແຫນ່ງໃນລະຫວ່າງການຕັດ. ຄວາມກົດດັນຂອງ Clamping ສາມາດປັບໄດ້ໂດຍຜ່ານເຄື່ອງຄວບຄຸມອາກາດ.

ຄໍາຮ້ອງສະຫມັກ

ໄດ້Semi-automatic Double Head Miter Saw Aluminum Profile Cutting Machineຖືກນໍາໃຊ້ສໍາລັບການຕັດໂປຣໄຟລ໌ອາລູມິນຽມໃນການຜະລິດປ່ອງຢ້ຽມແລະປະຕູ, fabrication ຝາ curtain, ການຜະລິດກອບກະດານແສງຕາເວັນ, ແລະການປຸງແຕ່ງອາລູມິນຽມອຸດສາຫະກໍາທົ່ວໄປ. ມັນຈັດການ extrusions ແຂງແລະເປັນຮູ, ໂປຣໄຟລ໌ພັກຜ່ອນຄວາມຮ້ອນ, ແລະພາກສ່ວນໂລຫະທີ່ບໍ່ແມ່ນທາດເຫຼັກແສງສະຫວ່າງພາຍໃນຄວາມສາມາດຕັດທີ່ກໍານົດ.

ຜູ້ຜະລິດ & ສະຫນັບສະຫນູນ

Shandong Lebulang Precision Machinery Co., Ltd., ດໍາເນີນການເປັນ Lebulang Machine, ໄດ້ຜະລິດອຸປະກອນການປຸງແຕ່ງອາລູມິນຽມຢູ່ໂຮງງານ Jinan, ຈີນຂອງຕົນນັບຕັ້ງແຕ່ 1996.Semi-automatic Double Head Miter Saw Aluminum Profile Cutting Machineແມ່ນສະໜອງໃຫ້ໂຮງງານໂດຍກົງດ້ວຍການຢັ້ງຢືນ CE ແລະ ISO. ການຮັບປະກັນຫນຶ່ງປີກວມເອົາໂຄງສ້າງຕົ້ນຕໍ. ການຊ່ວຍເຫຼືອດ້ານວິຊາການທາງໄກ, ວິດີໂອການດໍາເນີນງານ, ແລະຄູ່ມືພາສາອັງກິດແມ່ນລວມ. ອາໄຫຼ່ແມ່ນ stocked ສໍາລັບການຈັດສົ່ງ. ແຮງດັນ, ຄວາມຍາວຂອງການຕັດ, ແລະທາງເລືອກໃນການຍຶດສາມາດຖືກປັບແຕ່ງໃນເວລາສັ່ງ.

FAQ

Q1: ປະເພດໃດແດ່ຂອງໂປໄຟນີ້ສາມາດຕັດ?

A: ມັນຕັດແຜ່ນອາລູມິນຽມທີ່ມີຄວາມກວ້າງເຖິງ 350 ມມແລະສູງ 150 ມມ, ລວມທັງແຖບແຂງ, ​​ທໍ່ extrusion, ແລະ profile break ຄວາມຮ້ອນ. ມັນຍັງເຫມາະສົມສໍາລັບໂລຫະທີ່ບໍ່ມີທາດເຫຼັກອ່ອນໆແລະບາງໂປໄຟ PVC.

Q2: ມັນສາມາດຕັດມຸມປະສົມໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ເຄື່ອງຈັກປະຕິບັດການຕັດມຸມປະສົມສອງມິຕິ, ດ້ວຍມຸມນອນທີ່ສາມາດປັບໄດ້ຈາກ 45 °ຫາ 135 °ແລະມຸມຕັ້ງຈາກ 45 °ຫາ 90 °.

Q3: ຄວາມຖືກຕ້ອງຂອງການຕັດແມ່ນຫຍັງ?

A: ຄວາມທົນທານຕໍ່ຄວາມຍາວຂອງສະຖານທີ່ແມ່ນ ± 0.2 ມມ, ແລະຄວາມທົນທານຂອງມຸມຕັດແມ່ນ ± 5′ ພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກມາດຕະຖານທີ່ມີແຜ່ນໃບຄ້າຍຄືທີ່ຖືກຮັກສາໄວ້ຢ່າງຖືກຕ້ອງ.

Q4: ຕໍາແຫນ່ງຫົວທີ່ຖືກຕ້ອງແມ່ນອັດຕະໂນມັດບໍ?

A: ແມ່ນແລ້ວ. ຫົວຂວາເຄື່ອນທີ່ອັດຕະໂນມັດຕາມຄໍາແນະນໍາເສັ້ນກົງໄປຫາຕໍາແຫນ່ງທີ່ມີໂຄງການຜ່ານລະບົບ CNC ຫ້າແກນ. ຜູ້ປະຕິບັດການເຂົ້າໄປໃນຄວາມຍາວທີ່ຕ້ອງການໃນແຜງຄວບຄຸມ.

Q5: ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາແລະເວລາການຈັດສົ່ງແມ່ນຫຍັງ?

A: ຈໍານວນຄໍາສັ່ງຂັ້ນຕ່ໍາແມ່ນຫນຶ່ງຊຸດ. ເວລາຈັດສົ່ງມາດຕະຖານໂດຍທົ່ວໄປແມ່ນ 15-25 ມື້ເຮັດວຽກຫຼັງຈາກໄດ້ຮັບເງິນຝາກ, ອີງຕາມຕາຕະລາງການຜະລິດໃນປະຈຸບັນ.
