800mm CNC Curtain Wall End Milling Machine

Shandong Lebulang Precision Machinery Co., Ltd., ດໍາເນີນງານພາຍໃຕ້ຍີ່ຫໍ້ Lebulang Machine, ໄດ້ຜະລິດອຸປະກອນການປຸງແຕ່ງອາລູມິນຽມຢູ່ໂຮງງານ Jinan, ຈີນຂອງຕົນນັບຕັ້ງແຕ່ 1996. ນີ້ 3-axis servo CNC miller ສໍາເລັດຮູບອາລູມິນຽມ curtain wall ແລະ facade profiles, ປະຕູແລະປ່ອງຢ້ຽມກອບ, ແລະ extrusions ຖາປັດຕະຍະ. ມັນມີລັກສະນະການເດີນທາງ 800 ມມ X-axis, ການຫມຸນ spindle ອັດຕະໂນມັດຈາກ 0 °ຫາ 90 °, ພື້ນຖານທາດເຫຼັກສຽງໂຫວດທັງຫມົດຫນັກ, ແລະ clamping ຫຼາຍ profile ສໍາລັບການຜະລິດ batch. ລະບົບ CNC ອຸດສາຫະກໍາ SYNTEC ທີ່ມີ HMI ທີ່ເປັນມິດກັບຜູ້ໃຊ້ສະຫນັບສະຫນູນການນໍາເຂົ້າ USB CAD ແລະຫ້ອງສະຫມຸດໂປຣໄຟລ໌ທີ່ໂຫລດໄວ້ລ່ວງຫນ້າສໍາລັບການຕິດຕັ້ງໄວ.

• ການເດີນທາງ 800mm X-axis:ໄດ້800mm CNC Curtain Wall End Milling Machineສະຫນອງຄວາມຍາວຂອງການເຮັດວຽກ 800 ມມຕາມແກນ X, ຮອງຮັບຝາຜ້າມ່ານຂະຫນາດໃຫຍ່ແລະໂຄງສ້າງ facade ໃນການຕິດຕັ້ງດຽວ.
• ການຄວບຄຸມ servo CNC 3 ແກນ:ແກນ X, Y, ແລະ Z ແມ່ນຂັບເຄື່ອນໂດຍ servo motors ສົມທົບກັບ screws ບານທີ່ມີຄວາມແມ່ນຍໍາ. ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງແມ່ນຖືກກໍານົດຢູ່ທີ່ ± 0.02 ມມ, ສະຫນັບສະຫນູນຂະຫນາດ tenon ແລະຮ່ອງທີ່ສອດຄ່ອງໃນທົ່ວຊຸດການຜະລິດ.
• ຖານ​ເຫຼັກ​ກ້າ​ທີ່​ເຮັດ​ວຽກ​ຫນັກ​:ຕຽງເຄື່ອງແມ່ນເຫຼັກຫລໍ່, ອອກແບບມາເພື່ອການສັ່ນສະເທືອນປຽກແລະຮັກສາສະຖຽນລະພາບໃນລະຫວ່າງການ milling ຄວາມໄວສູງ. ນີ້ປະກອບສ່ວນໃຫ້ໃບຫນ້າປາຍກ້ຽງ, ບໍ່ມີ burr ແລະຊີວິດຂອງເຄື່ອງມືທີ່ຍາວກວ່າ.
• ອັດຕະໂນມັດ 0° ຫາ 90° spindle rotation:spindle milling ສາມາດ rotate ຈາກ 0 ° (ແນວນອນ) ຫາ 90 ° (ຕັ້ງ) ພາຍໃຕ້ການຄວບຄຸມໂຄງການ. ປາຍໂປໄຟແນວນອນ ແລະແນວຕັ້ງສາມາດຖືກເຄື່ອງຈັກໃນຕົວຍຶດອັນດຽວ ໂດຍບໍ່ມີການປ່ຽນຕຳແໜ່ງວຽກ ຫຼືເຄື່ອງມືດ້ວຍມື.
• clamping ຫຼາຍໂປຣໄຟລ໌:ເຄື່ອງຍຶດຍຶດສາມາດຮັບປະກັນໄດ້ 3 ຫາ 5 ໂປໄຟພ້ອມໆກັນ, ຊ່ວຍໃຫ້ການປຸງແຕ່ງ batch ຂອງການດໍາເນີນງານການຂຸດປາຍທີ່ຄືກັນໃນຮອບດຽວ.
• ລະບົບ CNC ອຸດສາຫະກໍາ SYNTEC:ຫນ່ວຍຄວບຄຸມປະກອບມີສີ HMI, ພອດ USB ສໍາລັບການນໍາເຂົ້າໄຟລ໌ CAD, ແລະຫ້ອງສະຫມຸດໂປຣໄຟລ໌ທີ່ໂຫລດໄວ້ລ່ວງຫນ້າກັບ tenon ທົ່ວໄປແລະເລຂາຄະນິດ notch. ຜູ້ປະກອບການເລືອກໂຄງການ, ໂຫລດໂປຣໄຟລ໌, ແລະເລີ່ມຕົ້ນວົງຈອນໂດຍບໍ່ມີການຂຽນ G-code.

800mm CNC Curtain Wall End Milling Machine

ມັນເຮັດວຽກແນວໃດ

ໄດ້800mm CNC Curtain Wall End Milling Machineດໍາເນີນການກັບຜູ້ປະຕິບັດການໂຫຼດເຖິງຫ້າໂປຣໄຟລ໌ອາລູມິນຽມເຂົ້າໄປໃນ fixture clamping pneumatic. ຫຼັງ​ຈາກ​ການ​ເລືອກ​ໂຄງ​ການ machining ຈາກ​ຕົວ​ຄວບ​ຄຸມ SYNTEC — ບໍ່​ວ່າ​ຈະ​ຈາກ​ຫ້ອງ​ສະ​ຫມຸດ pre-loaded ຫຼື​ໄຟລ​໌ CAD ທີ່​ນໍາ​ເຂົ້າ — ວົງ​ຈອນ​ຈະ​ເລີ່ມ​ຕົ້ນ​. ແກນ servo-driven X, Y, ແລະ Z ວາງຕໍາແໜ່ງເຄື່ອງຕັດ milling ຢູ່ປາຍ profile ທໍາອິດ. spindle ສາມາດ rotate ອັດຕະໂນມັດລະຫວ່າງ 0° ແລະ 90° ເພື່ອເຄື່ອງຈັກທັງສອງດ້ານອອກຕາມລວງນອນແລະຕັ້ງໂດຍບໍ່ມີການ unclamping workpieces. A Φ350 ມມ carbide milling cutter ແລ່ນຢູ່ທີ່ 2800 rpm ເອົາວັດສະດຸເພື່ອສ້າງ tenons, notches, ແລະຮ່ອງ. ຄວາມເລິກຂອງ tenon ສູງສຸດແມ່ນ 100 ມມ, ແລະສ່ວນຂ້າມ profile ສູງສຸດແມ່ນ 330 ມມແລະສູງ 180 ມມ. ຫຼັງຈາກສໍາເລັດການຈັດລໍາດັບໂຄງການຢູ່ປາຍຫນຶ່ງ, ຕັດທອນລາຍຈ່າຍ reposition ກັບ workpiece ຕໍ່ໄປ. ເມື່ອໂປຼໄຟລ໌ທັງໝົດໃນ batch ສໍາເລັດແລ້ວ, ການປ່ອຍ clamps ແລະຜູ້ປະກອບການເອົາຊິ້ນສ່ວນເຄື່ອງຈັກອອກ.

ອົງປະກອບຫຼັກ

• ຕຽງເຄື່ອງເຫຼັກກ້າ:ສະຫນອງພື້ນຖານທີ່ແຂງ, ການສັ່ນສະເທືອນ - ທໍາລາຍສໍາລັບ rails ຄູ່ມືເສັ້ນແລະແກນເຄື່ອນຍ້າຍ. ມະຫາຊົນຂອງການຫລໍ່ຊ່ວຍຮັກສາສະຖຽນລະພາບການຕັດໃນລະຫວ່າງການ milling ຫນັກຜ່ານ.
• ມໍເຕີເຊີໂວ ແລະສະກູບານ (X/Y/Z):AC servo drives ທີ່ມີສະກູບານທີ່ມີຄວາມແມ່ນຍໍາຂອງພື້ນດິນໃຫ້ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ ± 0.02 ມມໃນທົ່ວການເດີນທາງແກນ X 800 ມມ, ຄວາມອາດກວ້າງ 330 ມມ, ແລະຄວາມສູງ 180 ມມ.

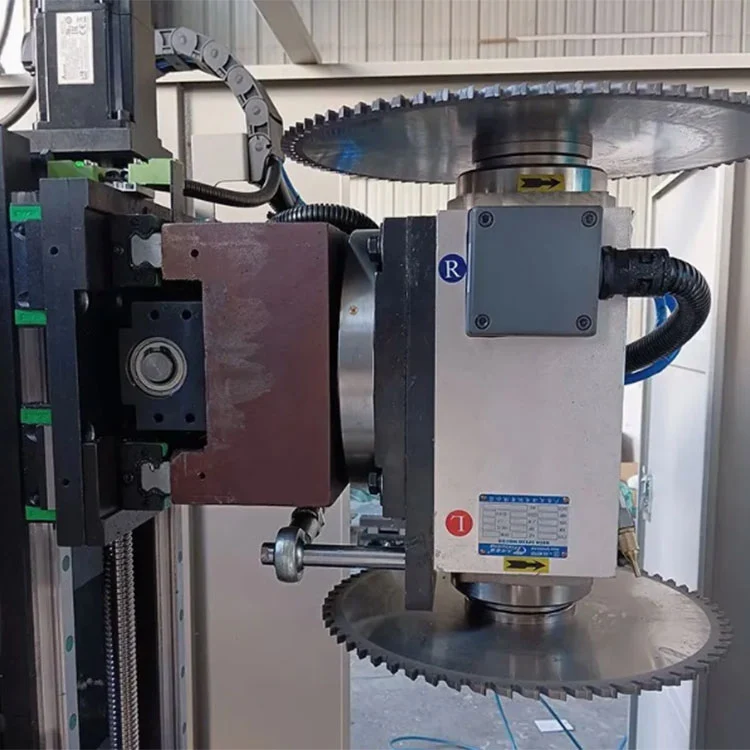

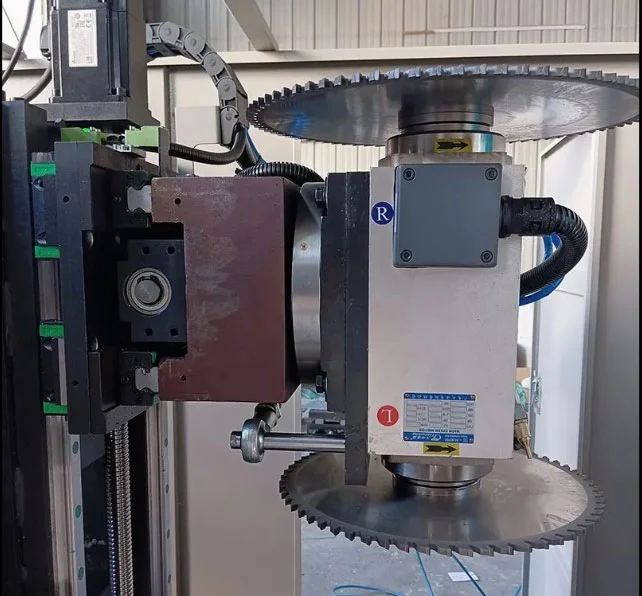

• ການປະກອບ spindle ໝູນ:ມໍເຕີ 3 kW ຂັບເຄື່ອງຕັດ Φ350 mm ຢູ່ທີ່ 2800 rpm. ທີ່ຢູ່ອາໄສ spindle rotates ຈາກ 0° ຫາ 90° ພາຍໃຕ້ການຄວບຄຸມ servo ສໍາລັບການສະຫຼັບອັດຕະໂນມັດລະຫວ່າງ milling ເສັ້ນນອນແລະແນວຕັ້ງ.

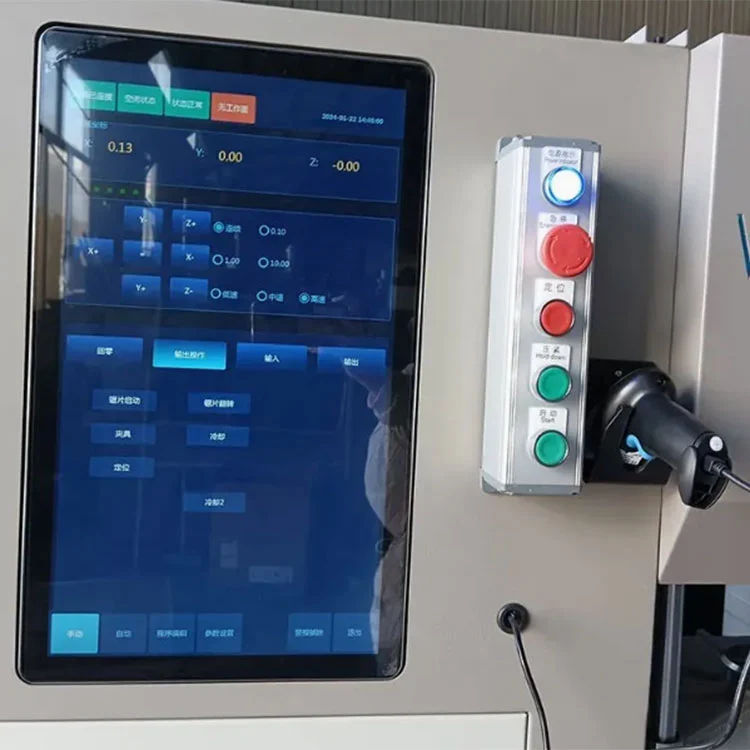

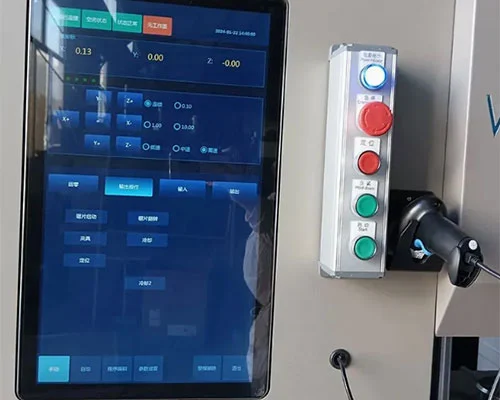

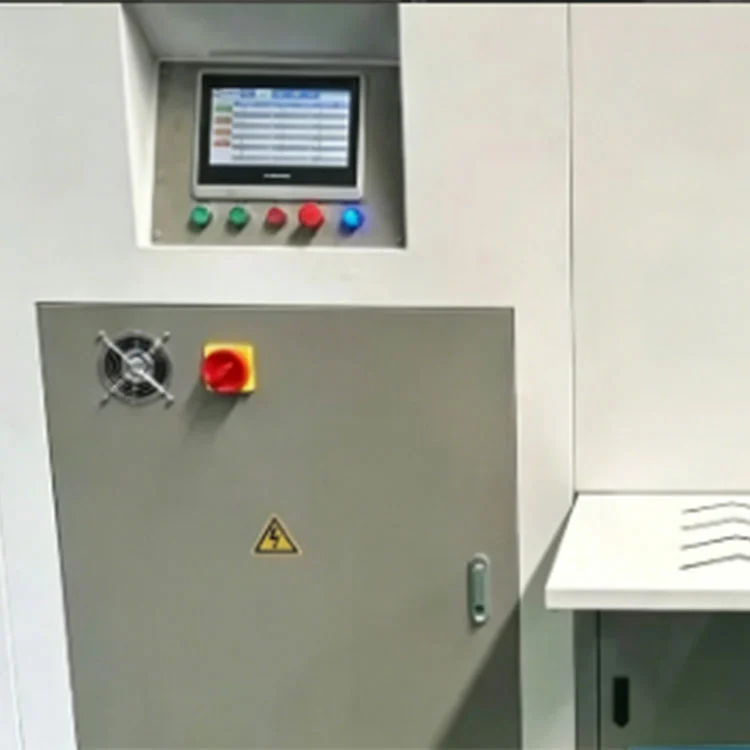

• ຕົວຄວບຄຸມ SYNTEC CNC:ລະບົບ CNC ລະດັບອຸດສາຫະກໍາທີ່ມີຫນ້າຈໍສໍາຜັດສີ HMI. ເກັບຮັກສາຫ້ອງສະຫມຸດໂປຣໄຟລ໌, ນໍາເຂົ້າຮູບແຕ້ມ CAD ຜ່ານ USB, ແລະຈັດການການເຄື່ອນໄຫວແກນ, ການຫມຸນ spindle, ແລະລໍາດັບ clamping.

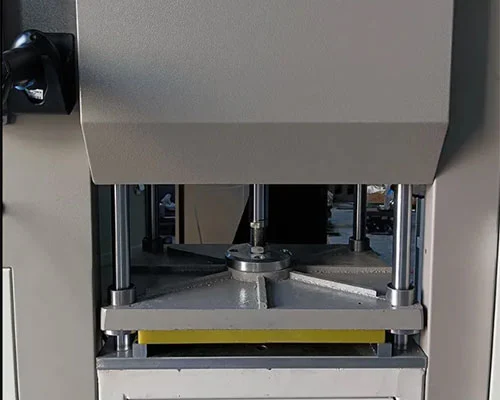

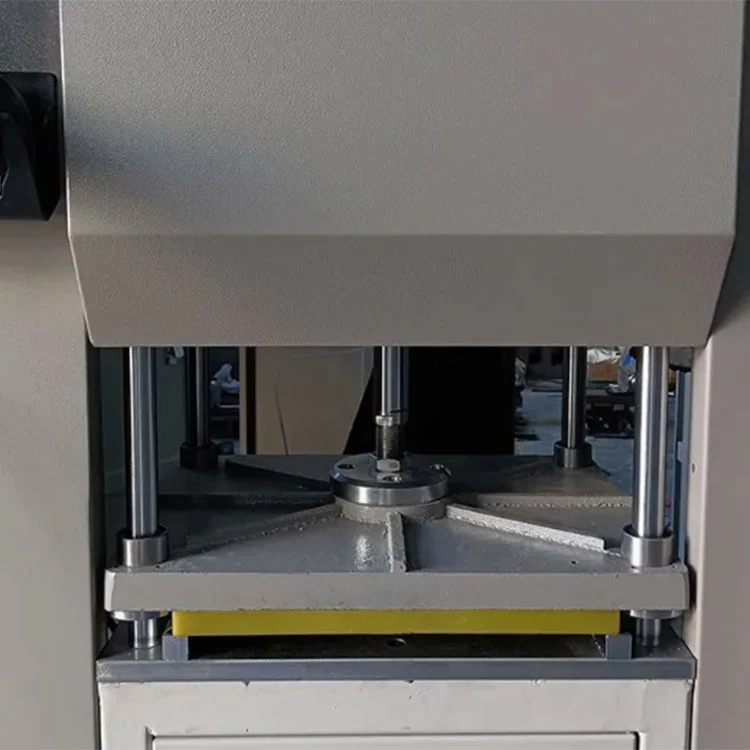

• clamp ຫຼາຍ​ຮູບ​ແບບ Pneumatic:ຖື 3 ຫາ 5 ໂປຣໄຟລ໌ພ້ອມໆກັນ. ຜົນບັງຄັບໃຊ້ Clamping ຖືກຄວບຄຸມໂດຍການສະຫນອງຄວາມກົດດັນອາກາດທີ່ກໍານົດໄວ້ລະຫວ່າງ 0.5 ແລະ 0.8 MPa. ການໃສ່ຄາງກະໄຕສາມາດປ່ຽນແປງໄດ້ສໍາລັບສ່ວນຂ້າມໂປຣໄຟລ໌ທີ່ແຕກຕ່າງກັນ.
• ຝາປິດຄວາມປອດໄພ:Guards ກວມເອົາເຂດ milling ໃນລະຫວ່າງການປະຕິບັດງານ. ວົງຈອນຢຸດສຸກເສີນຢຸດທຸກແກນແລະການຫມຸນ spindle ເມື່ອເປີດໃຊ້.

ຄໍາຮ້ອງສະຫມັກ

ໄດ້800mm CNC Curtain Wall End Milling Machineຖືກນໍາໃຊ້ສໍາລັບ:

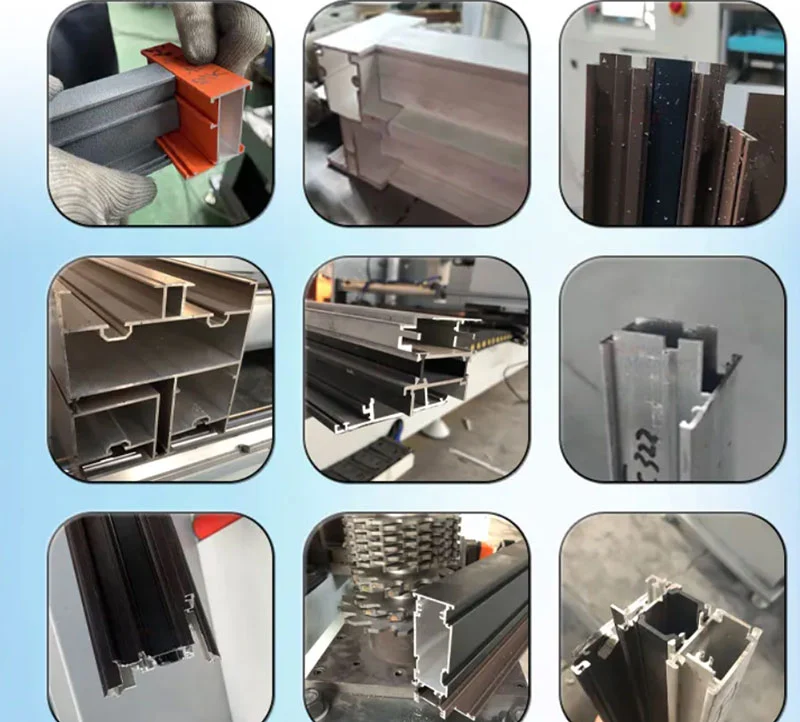

• ອາລູມີນຽມ curtain ຝາແລະ facade profile end milling.

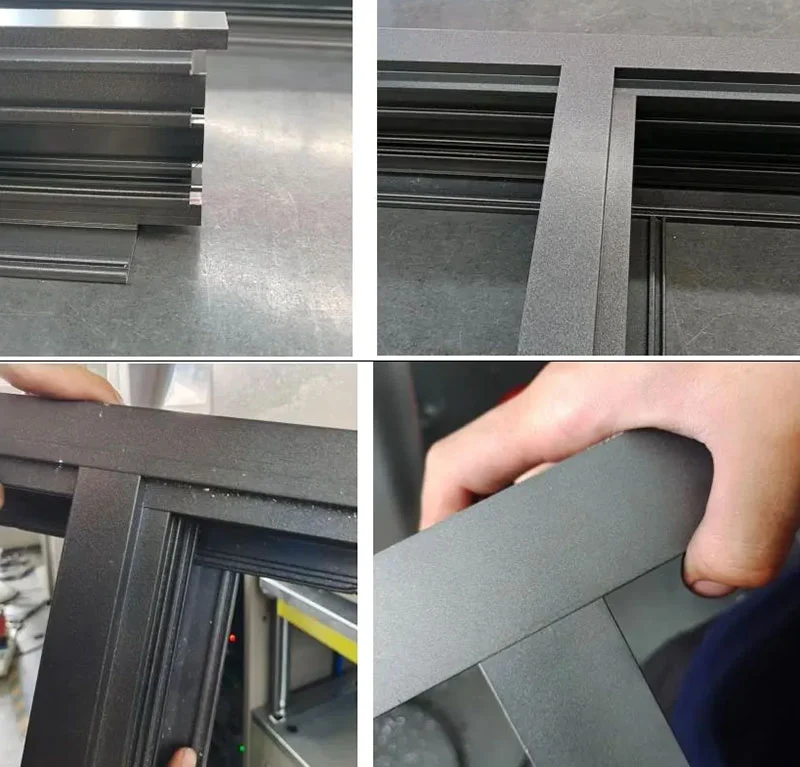

• ປະຕູແລະປ່ອງຢ້ຽມກອບ mullion ແລະການປຸງແຕ່ງ tenon transom.
• ສະຖາປັດຕະຍະກໍາໂປຣໄຟລ໌ອາລູມິນຽມ notching ແລະການຕັດຮ່ອງ.

ການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ

1. ການຫໍ່ຮູບເງົາເຕັມຂອງເຄື່ອງເພື່ອປ້ອງກັນຄວາມຊຸ່ມຊື່ນ.
2. padding ຂອບຕ້ານການ collision ຢູ່ທຸກມຸມແລະພາກສ່ວນ protruding.
3. ກ່ອງໄມ້ອັດທີ່ບໍ່ມີການຟອກຝຸ່ນ ແລະພາເລດທີ່ມີສາຍເຫຼັກເພື່ອການຂົນສົ່ງທີ່ປອດໄພ.

ຜູ້ຜະລິດ & ການຮັບປະກັນ

• ຜູ້ຜະລິດທີ່ສ້າງຕັ້ງຂຶ້ນ:Shandong Lebulang Precision Machinery Co., Ltd ໄດ້​ຮັບ​ການ​ຜະ​ລິດ​ອຸ​ປະ​ກອນ​ການ​ປຸງ​ແຕ່ງ​ອາ​ລູ​ມິ​ນຽມ​ແລະ PVC ຢູ່ Jinan​, ປະ​ເທດ​ຈີນ​ຕັ້ງ​ແຕ່​ປີ 1996​.800mm CNC Curtain Wall End Milling Machineແມ່ນສະໜອງໃຫ້ໂຮງງານໂດຍກົງດ້ວຍການຢັ້ງຢືນ CE ແລະ ISO 9001.
• ການຮັບປະກັນ ແລະການຊ່ວຍເຫຼືອ:ການຮັບປະກັນຫນຶ່ງປີກວມເອົາໂຄງສ້າງຕົ້ນຕໍຕໍ່ກັບຄວາມບົກຜ່ອງດ້ານການຜະລິດ. ການຊ່ວຍເຫຼືອດ້ານວິຊາການທາງໄກ, ວິດີໂອການດໍາເນີນງານ, ແລະຄູ່ມືພາສາອັງກິດແມ່ນສະຫນອງໃຫ້ໂດຍບໍ່ມີຄ່າໃຊ້ຈ່າຍເພີ່ມເຕີມ.
• ອາໄຫຼ່:ລາຍການທີ່ປ່ຽນແທນທົ່ວໄປເຊັ່ນ: ເຄື່ອງຕັດເຄື່ອງຕັດ, ຄາງກະໄຕທີ່ຍຶດ, ແລະປະທັບຕາແມ່ນເກັບຮັກສາໄວ້ແລະສາມາດສົ່ງກັບການຂົນສົ່ງສິນຄ້າປົກກະຕິ.
• ການປັບແຕ່ງ:ການຕັ້ງຄ່າ OEM ແລະ ODM ໄດ້ຮັບການຍອມຮັບ. ແຮງດັນ, ການເດີນທາງແກນ X, ແລະຂໍ້ກໍາຫນົດ spindle ສາມາດເຫມາະສົມກັບຄວາມຕ້ອງການຂອງລູກຄ້າ.

FAQ

Q1: ໂປໄຟອັນໃດທີ່ເຄື່ອງນີ້ສາມາດປະມວນຜົນໄດ້?

A: ມັນຖືກອອກແບບມາສໍາລັບໂຄງສ້າງກໍາແພງອະລູມິນຽມ curtain, extrusion facade, ແລະພາກສ່ວນກອບປະຕູແລະປ່ອງຢ້ຽມ. ການປະມວນຜົນສູງສຸດຂອງພາກສ່ວນຂ້າມແມ່ນກວ້າງ 330 ມມ, ສູງ 180 ມມ, ມີຄວາມເລິກ tenon ເຖິງ 100 ມມ.

Q2: ການຫມຸນ spindle ອັດຕະໂນມັດເຮັດວຽກແນວໃດ?

A: spindle rotates ຈາກ 0 ° (ແນວນອນ) ກັບ 90 ° (ຕັ້ງ) ພາຍໃຕ້ການຄວບຄຸມ servo. ນີ້ອະນຸຍາດໃຫ້ເຄື່ອງຈັກສາມາດຕັດຮູບທັງສອງແນວນອນແລະແນວຕັ້ງສິ້ນສຸດລົງໃນຫນຶ່ງ clamping ໂດຍບໍ່ມີການປະຕິບັດການຈໍາເປັນຕ້ອງໄດ້ reposition ຂອງ workpiece ຫຼືປ່ຽນເຄື່ອງມືດ້ວຍຕົນເອງ.

Q3: ວິທີການຫຼາຍໂປຣໄຟລ໌ສາມາດໄດ້ຮັບການ machined ໃນເວລາດຽວກັນ?

A: ເຄື່ອງຍຶດທໍ່ pneumatic ສາມາດຖື 3 ຫາ 5 ໂປໄຟພ້ອມໆກັນ, ຂຶ້ນກັບສ່ວນຂ້າມ profile. ໂປໄຟທີ່ຍຶດໄວ້ທັງຫມົດແມ່ນເຄື່ອງຈັກໃນວົງຈອນດຽວກັນ.

Q4: ການຂຽນໂປຼແກຼມມີຄວາມຫຍຸ້ງຍາກບໍ?

A: ຕົວຄວບຄຸມ SYNTEC ປະກອບມີຫ້ອງສະໝຸດໂປຣໄຟລ໌ທີ່ໂຫລດໄວ້ລ່ວງໜ້າພ້ອມກັບເລຂາຄະນິດ tenon ແລະ notch ທົ່ວໄປ. ໄຟລ໌ CAD ຍັງສາມາດຖືກນໍາເຂົ້າຜ່ານ USB. ຜູ້ປະຕິບັດງານເລືອກໂຄງການຈາກຫນ້າຈໍສໍາຜັດແລະເລີ່ມຕົ້ນວົງຈອນ. ມີຄູ່ມືພາສາອັງກິດ ແລະ ວິດີໂອການດຳເນີນງານ.

Q5: ການສະຫນອງພະລັງງານສາມາດຖືກປັບແຕ່ງສໍາລັບປະເທດຕ່າງໆບໍ?

A: ແມ່ນແລ້ວ. ການຕັ້ງຄ່າມາດຕະຖານໃຊ້ພະລັງງານສາມເຟດ 380V/50Hz. ແຮງດັນແລະຄວາມຖີ່ອື່ນໆສາມາດຖືກກໍານົດໃນເວລາທີ່ຄໍາສັ່ງເພື່ອໃຫ້ກົງກັບມາດຕະຖານໄຟຟ້າທ້ອງຖິ່ນ.
