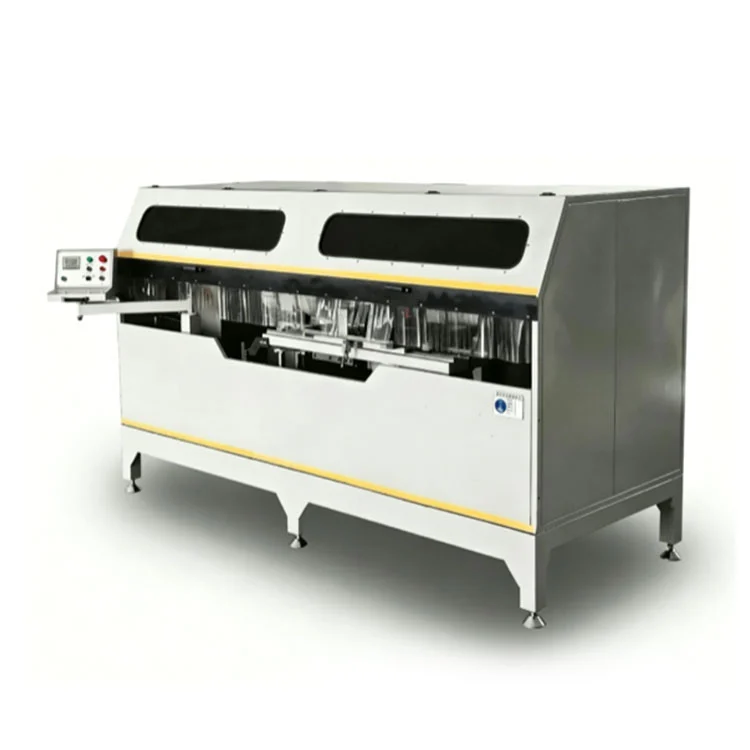

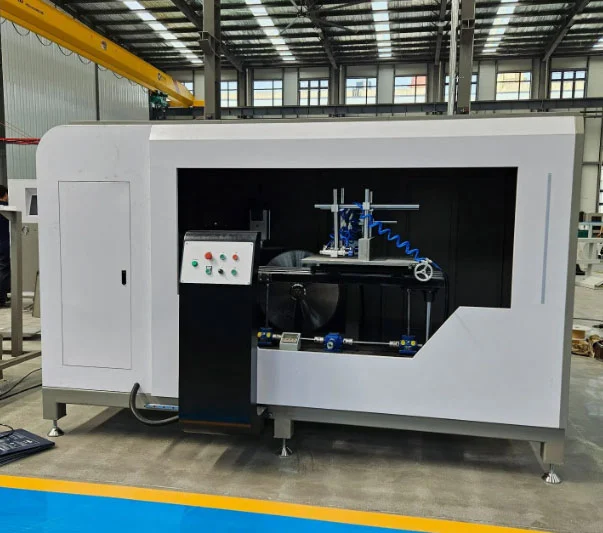

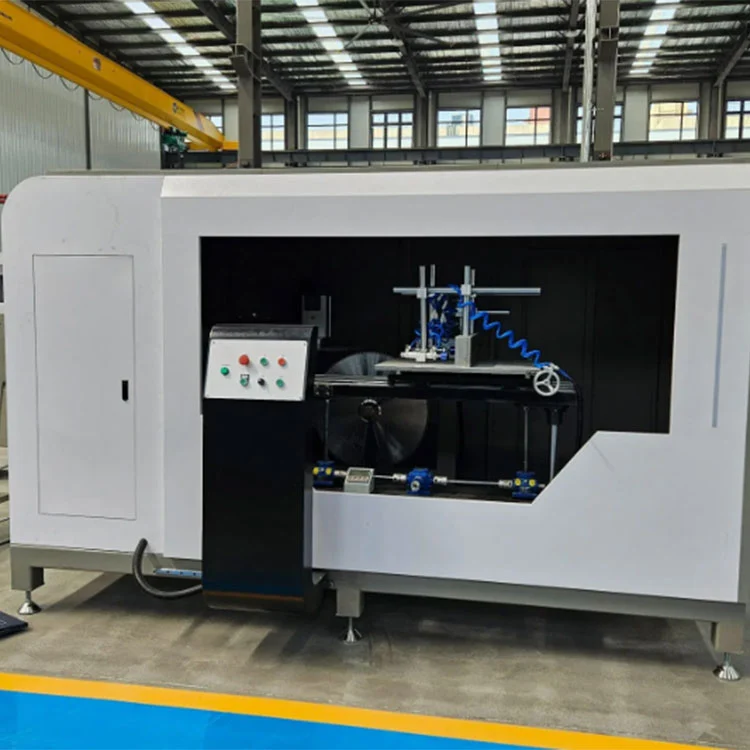

Heavy Duty Curtain Wall Notching Saw

ແຜ່ນຕັດ CNC ສອງແຜ່ນນີ້ແມ່ນສ້າງຂຶ້ນສໍາລັບການຕັດ notches, grooves, ແລະມຸມປະສົມໃນໂຄງສ້າງກໍາແພງອະລູມິນຽມ curtain, mullions, transoms, ແລະ extrusion ຖາປັດຕະຍະ. ສອງ motors 2.2 kW ຂັບຄູ່ຂອງ Φ550 mm carbide ແຜ່ນໃບຄ້າຍຄືຢູ່ທີ່ 2800 rpm, ແຕ່ລະແຜ່ນ swinging ± 45 °ພາຍໃຕ້ການຄວບຄຸມການອ່ານດິຈິຕອນ. ລະບົບການໃຫ້ອາຫານດ້ວຍກະແສລົມ hydro-pneumatic ກ້າວໄປສູ່ການຕັ້ງແຜ່ນໃບດ້ວຍຄວາມໄວທີ່ສາມາດປັບໄດ້ຂອງ 0–3 m/min, ແລະ clamps pneumatic ຮັບປະກັນການເຮັດວຽກຈາກທິດທາງຕັ້ງແລະແນວນອນ. ເຫຼັກເຊື່ອມແລະໂຄງເຫຼັກກ້າໄດ້ຜ່ານການສັ່ນສະເທືອນ aging aging ເພື່ອຮັກສາຄວາມຫມັ້ນຄົງພາຍໃຕ້ການໂຫຼດຕັດຢ່າງຕໍ່ເນື່ອງ.

Heavy Duty Curtain Wall Notching Saw

ຄຸນສົມບັດ

ກອບເຄື່ອງ

ໄດ້Heavy Duty Curtain Wall Notching Sawກໍ່ສ້າງດ້ວຍໂຄງສ້າງເຫຼັກເຊື່ອມຕິດຝາໜາ ແລະ ເຫຼັກກ້າ. ການປະກອບແມ່ນ vibration-aged ກ່ອນທີ່ຈະ machining, ຂະບວນການມີຈຸດປະສົງເພື່ອບັນເທົາຄວາມກົດດັນພາຍໃນແລະຫຼຸດຜ່ອນຄວາມເປັນໄປໄດ້ຂອງ deformation ໃນໄລຍະເວລາ. ຄວາມຫມັ້ນຄົງທີ່ໄດ້ຮັບຜົນພາຍໃຕ້ການຕັດການໂຫຼດຊ່ວຍຮັກສາເລຂາຄະນິດ notch ສອດຄ່ອງໃນໄລຍະການຜະລິດຂະຫຍາຍ.

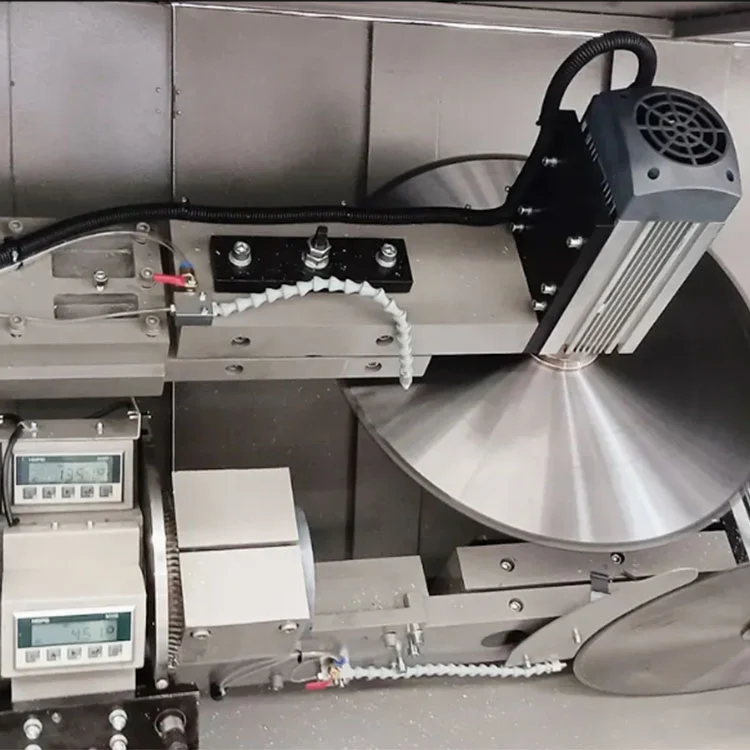

ແຜ່ນເລື່ອຍຄູ່

ສອງ Φ550 mm carbide-tipped blades, ແຕ່ລະຂັບເຄື່ອນໂດຍ motor 2.2 kW ທີ່ 2800 rpm, ສະຫນອງການປະຕິບັດການຕັດ. ແຜ່ນໃບທັງສອງສາມາດຖືກຕັ້ງໃຫ້ swing ± 45 °, ເຮັດໃຫ້ການຕັດມຸມຕັດແລະມຸມປະສົມໃສ່ແຜ່ນຜ້າມ່ານໂດຍບໍ່ມີການປ່ຽນເຄື່ອງມື. ເສັ້ນຜ່າສູນກາງຂອງແຜ່ນໃບຄ້າຍຄືແລະເລຂາຄະນິດຂອງແຂ້ວໄດ້ຖືກເລືອກສໍາລັບການຕັດອະລູມິນຽມ, ມີຈຸດປະສົງສໍາລັບການສໍາເລັດຮູບທີ່ບໍ່ມີຮອຍຂີດຂ່ວນທີ່ປົກກະຕິແລ້ວບໍ່ຈໍາເປັນຕ້ອງຂັດຮອງ.

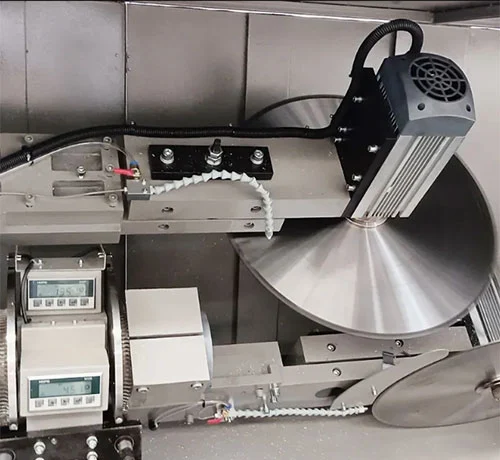

ການຄວບຄຸມຈໍສະແດງຜົນດິຈິຕອນ

ການອ່ານແບບດິຈິຕອລຂະໜາດແມ່ເຫຼັກສະແດງມຸມຕັດແລະຄວາມສູງຂອງໂຕະເຮັດວຽກໃນເວລາຈິງ. ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງແມ່ນຖືກກໍານົດຢູ່ທີ່ ± 0.1 ມມ. ຜູ້ປະຕິບັດການກໍານົດມຸມທີ່ຕ້ອງການໂດຍໃຊ້ຈໍສະແດງຜົນດິຈິຕອນ, ແລະຕໍາແຫນ່ງຂອງແຜ່ນໃບຄ້າຍຄືໄດ້ຖືກປັບຕາມຄວາມເຫມາະສົມ, ສະຫນອງການອ້າງອິງສໍາລັບການຕິດຕັ້ງຊ້ໍາກັນໃນທົ່ວ batch ການຜະລິດ.

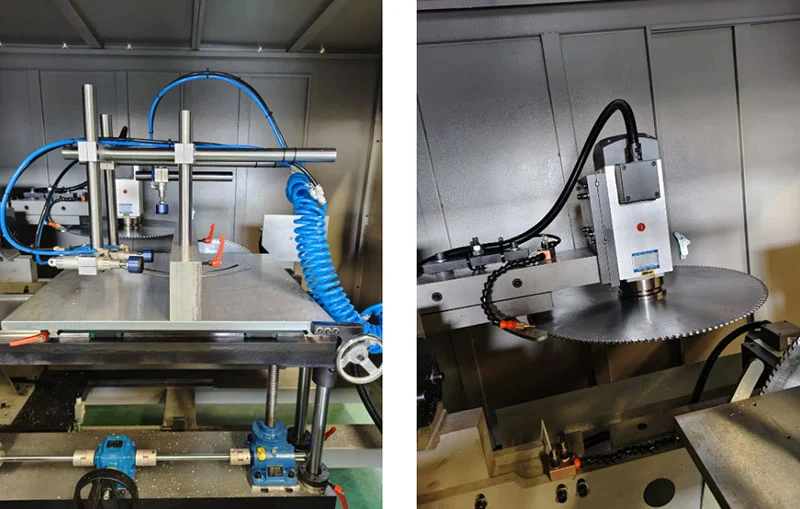

Pneumatic Clamping

ທໍ່ນິວເມຕິກແນວຕັ້ງ ແລະແນວນອນ, ທີ່ສະໜອງໃຫ້ດ້ວຍຄວາມກົດດັນອາກາດ 0.5–0.8 MPa, ຖືໂປຣໄຟລ໌ອາລູມິນຽມໃນລະຫວ່າງຮອບຕັດ. ຜົນບັງຄັບໃຊ້ການຍຶດແມ່ນແຈກຢາຍເພື່ອຮັບປະກັນການເຮັດວຽກຂອງຊິ້ນວຽກໂດຍບໍ່ຕ້ອງຫມາຍຫນ້າດິນ. Clamping ແລະການປ່ອຍແມ່ນຄວບຄຸມໂດຍຜ່ານລໍາດັບວົງຈອນຂອງເຄື່ອງຈັກ.

ການໃຫ້ອາຫານ Hydro-Pneumatic

ການປ້ອນໃບມີດໃຊ້ລະບົບ hydro-pneumatic ທີ່ມີລະດັບຄວາມໄວທີ່ສາມາດປັບໄດ້ຂອງ 0–3 m/min. ອັດຕາອາຫານທີ່ຄວບຄຸມໄດ້ຊ່ວຍຫຼີກເວັ້ນການຜິດປົກກະຕິຂອງໂປຣໄຟລ໌ແລະການຜູກມັດແຜ່ນໃບ, ໂດຍສະເພາະໃນເວລາທີ່ການຕັດແຜ່ນຜ້າມ່ານດ້ານຕັດທີ່ຫນາຫຼືໃຫຍ່ກວ່າ.

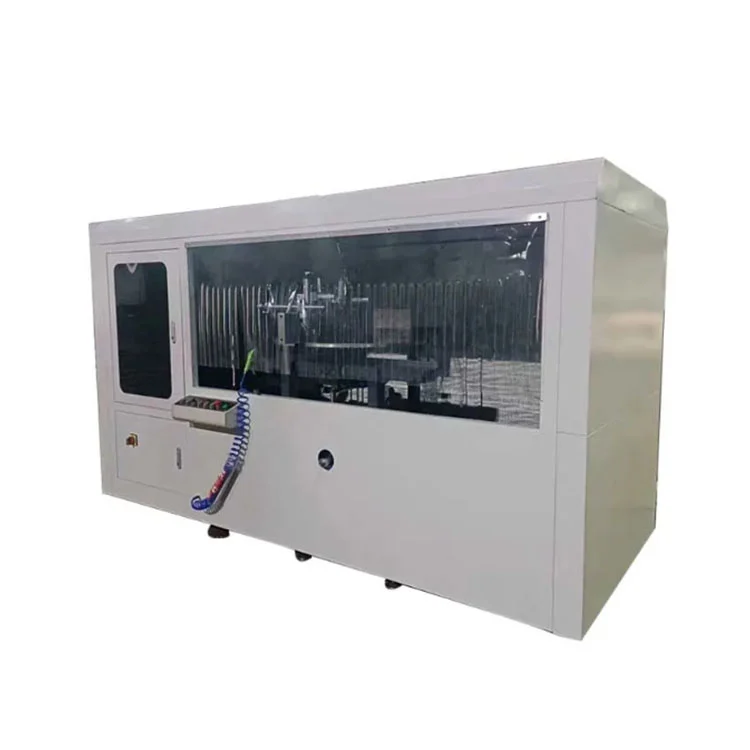

ຄວາມປອດໄພ ແລະການປົກປ້ອງສິ່ງແວດລ້ອມ

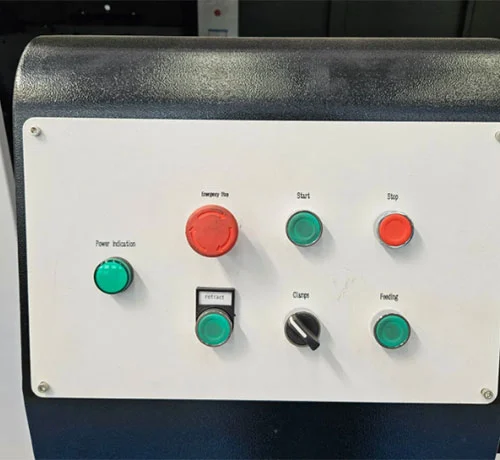

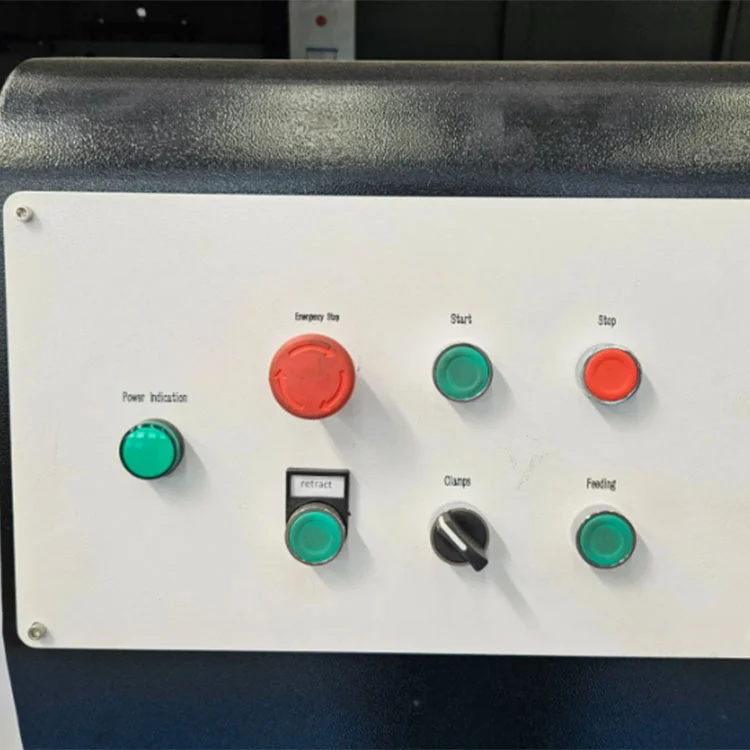

ຕູ້ນິລະໄພເຕັມຮູບແບບທີ່ມີແຜງໂປ່ງໃສອ້ອມຮອບເຂດຕັດ. ມີປຸ່ມຢຸດສຸກເສີນ, ການປ້ອງກັນການໂຫຼດເກີນ ແລະເຊັນເຊີຕ້ານການປະທະກັນ. ລະບົບເຮັດຄວາມເຢັນໝອກໃນຕົວຊ່ວຍຫຼຸດຜ່ອນຄວາມຮ້ອນ ແລະຂີ້ຝຸ່ນ, ຮັກສາຄວາມສະອາດພື້ນທີ່ເຮັດວຽກໃນທັນທີ ແລະຕອບສະໜອງໄດ້ມາດຕະຖານຄວາມປອດໄພຂອງກອງປະຊຸມ.

ມັນເຮັດວຽກແນວໃດ

1. ຜູ້ປະຕິບັດການວາງໂປຣໄຟລ໌ອາລູມິນຽມໃສ່ໂຕະເຮັດວຽກແລະເປີດໃຊ້ຕົວຍຶດ pneumatic, ເຊິ່ງເຮັດໃຫ້ຊິ້ນວຽກປອດໄພຈາກທິດທາງທັງແນວຕັ້ງແລະແນວນອນ.
2. ມຸມຕັດທີ່ຕ້ອງການແມ່ນຕັ້ງໂດຍໃຊ້ຈໍສະແດງຜົນດິຈິຕອລຂະໜາດແມ່ເຫຼັກ, ແລະແຜ່ນເລື່ອຍຄູ່ຖືກຈັດວາງຕາມຄວາມເໝາະສົມພາຍໃນຂອບເຂດ ±45°.
3. ລະບົບການໃຫ້ອາຫານ hydro-pneumatic ກ້າວໄປສູ່ແຜ່ນໃບຄ້າຍຄືໃນອັດຕາທີ່ຄວບຄຸມ (0–3 m/min), ຕັດຮອຍຂີດຂ່ວນ, ຮ່ອງ, ຫຼືມຸມປະສົມໃນທໍ່ດຽວ.
4. ລະບົບ CNC ສະຫນັບສະຫນູນການນໍາເຂົ້າກາຟິກ CAD ແລະການຂຽນໂປລແກລມກາຟິກ, ໃຫ້ຜູ້ປະກອບການສາມາດກໍານົດຮູບແບບ notch, ຕໍາແຫນ່ງຂຸມ, ແລະຂະຫນາດຂອງຊ່ອງສຽບໂດຍກົງຈາກໄຟລ໌ອອກແບບ.
5. ການຕັ້ງຄ່າມໍເຕີ servo ເຕັມສາມແກນ (ແກນ X, Y, Z ຂັບເຄື່ອນໂດຍ rack ແລະ pinion ແລະ screws ບານ) ຊ່ວຍໃຫ້ການເຊື່ອມໂຍງສາມແກນທີ່ແທ້ຈິງສໍາລັບການເຈາະ, ຮ່ອງ milling, ຮູຮອບ, ຮູທີ່ມີຮູບຊົງພິເສດ, ຮູທີ່ສໍາຄັນ, ແລະ countersinks ໃນຫນຶ່ງ clamping.
6. ຕາຕະລາງເຮັດວຽກ flip ສາມດ້ານເປັນທາງເລືອກທີ່ອະນຸຍາດໃຫ້ profile ໄດ້ຖືກ machined ໃນສາມໃບຫນ້າໂດຍບໍ່ມີການ repositioning, ປັບປຸງປະສິດທິພາບການປຸງແຕ່ງສໍາລັບການ extrusion ອາລູມິນຽມສະລັບສັບຊ້ອນ.
7. ຫຼັງຈາກຮອບຕັດສໍາເລັດແລ້ວ, ແຜ່ນໃບຄ້າຍຄືຈະຖອດ, ການປ່ອຍຕົວຍຶດ, ແລະຮູບທີ່ຖືກເຄື່ອງຈັກຖືກໂຍກຍ້າຍ.

ຜູ້ຜະລິດ & ການຮັບປະກັນ

Shandong Lebulang Precision Machinery Co., Ltd., ດໍາເນີນການເປັນ Lebulang Machine, ໄດ້ຜະລິດອຸປະກອນການປຸງແຕ່ງອາລູມິນຽມຢູ່ໂຮງງານ Jinan, ຈີນຂອງຕົນນັບຕັ້ງແຕ່ 1996.Heavy Duty Curtain Wall Notching Sawແມ່ນສະໜອງໃຫ້ໂຮງງານໂດຍກົງດ້ວຍການຢັ້ງຢືນ CE ແລະ ISO. ການຮັບປະກັນ 12 ເດືອນໃຊ້ກັບໂຄງສ້າງຕົ້ນຕໍ. ການຊ່ວຍເຫຼືອດ້ານວິຊາການທາງໄກ, ວິດີໂອການຝຶກອົບຮົມການດໍາເນີນງານ, ແລະຄູ່ມືພາສາອັງກິດແມ່ນລວມ. ການຝຶກອົບຮົມຢູ່ບ່ອນ ແລະຄ່ານາຍໜ້າສາມາດຈັດໃຫ້ໄດ້ໂດຍຄ່າໃຊ້ຈ່າຍເພີ່ມເຕີມ. ຊິ້ນສ່ວນອາໄຫຼ່ເຊັ່ນ: ແຜ່ນເລື່ອຍ, ປະທັບຕາ pneumatic, ແລະອົງປະກອບຄູ່ມືແມ່ນເກັບຮັກສາໄວ້ສໍາລັບການຈັດສົ່ງ.

FAQ

Q1: ຂະຫນາດໂປຼໄຟລ໌ສູງສຸດທີ່ເຄື່ອງນີ້ສາມາດປຸງແຕ່ງໄດ້ແມ່ນຫຍັງ?

A: ຮູບແບບມາດຕະຖານຈັບໂປໄຟໄດ້ເຖິງ 300 × 250 ມມທີ່ມີຄວາມເລິກການຕັດສູງສຸດ 175 ມມ. ການ​ຕັ້ງ​ຄ່າ​ທີ່​ກໍາ​ນົດ​ໄວ້​ສໍາ​ລັບ​ພາກ​ສ່ວນ​ຂະ​ຫນາດ​ໃຫຍ່​ເຖິງ 350 × 300 ມ​ມ​ແມ່ນ​ມີ​ຢູ່​ໃນ​ການ​ຮ້ອງ​ຂໍ​.

Q2: ມັນສາມາດຕັດມຸມອື່ນນອກເຫນືອຈາກ± 45 °ໄດ້ບໍ?

A: ຮູບແບບມາດຕະຖານສະຫນັບສະຫນູນການຕັດມຸມທີ່ຕົນເອງມັກພາຍໃນ ± 45 °ທັງສອງດ້ານ. ຮຸ່ນ CNC ເປັນທາງເລືອກຂະຫຍາຍຂອບເຂດເຖິງ ± 90° ສໍາລັບເລຂາຄະນິດຂອງໂປຣໄຟລ໌ທີ່ສັບສົນຫຼາຍ.

Q3: ຄວາມຖືກຕ້ອງຂອງການປຸງແຕ່ງແມ່ນຫຍັງ?

A: ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງແມ່ນຖືກກໍານົດຢູ່ທີ່ ± 0.1 ມມ, ມີຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຊ້ໍາອີກ 0.05 ມມພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກທີ່ສອດຄ່ອງ.

Q4: ທ່ານໃຫ້ບໍລິການຫລັງການຂາຍແລະການຝຶກອົບຮົມບໍ?

A: ການຝຶກອົບຮົມການດໍາເນີນງານອອນໄລນ໌ຟຣີແລະການຊ່ວຍເຫຼືອດ້ານວິຊາການຫ່າງໄກສອກຫຼີກແມ່ນສະຫນອງໃຫ້. ການຝຶກອົບຮົມແລະການຕິດຕັ້ງໃນສະຖານທີ່ສາມາດຈັດລຽງແຍກຕ່າງຫາກ. ມີການຮັບປະກັນ 12 ເດືອນ, ໂດຍມີການຊ່ວຍເຫຼືອດ້ານວິຊາການຕະຫຼອດຊີວິດ.

Q5: ເຄື່ອງແມ່ນເຫມາະສົມສໍາລັບການຜະລິດຈໍານວນຫລາຍບໍ?

A: ການຕັດ synchronous ສອງແຜ່ນ, ການຍຶດທໍ່ pneumatic, ແລະລະບົບອາຫານທີ່ມີການຄວບຄຸມໄດ້ຖືກອອກແບບສໍາລັບການຜະລິດຢ່າງຕໍ່ເນື່ອງໃນສະຖານທີ່ fabrication ຝາ curtain. ກໍາລັງການຜະລິດປະຈໍາເດືອນຈາກໂຮງງານແມ່ນປະມານ 50 ຊຸດ.
