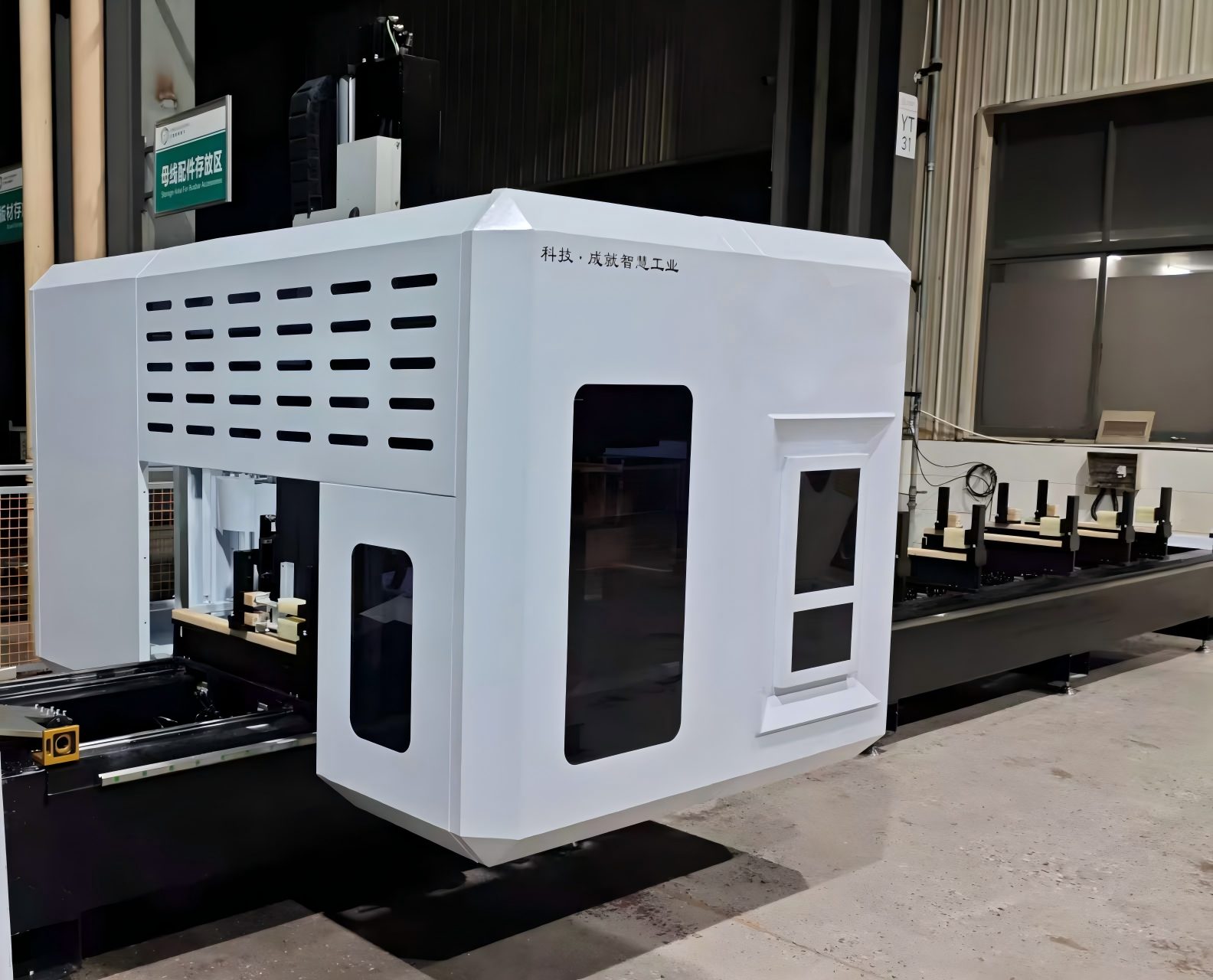

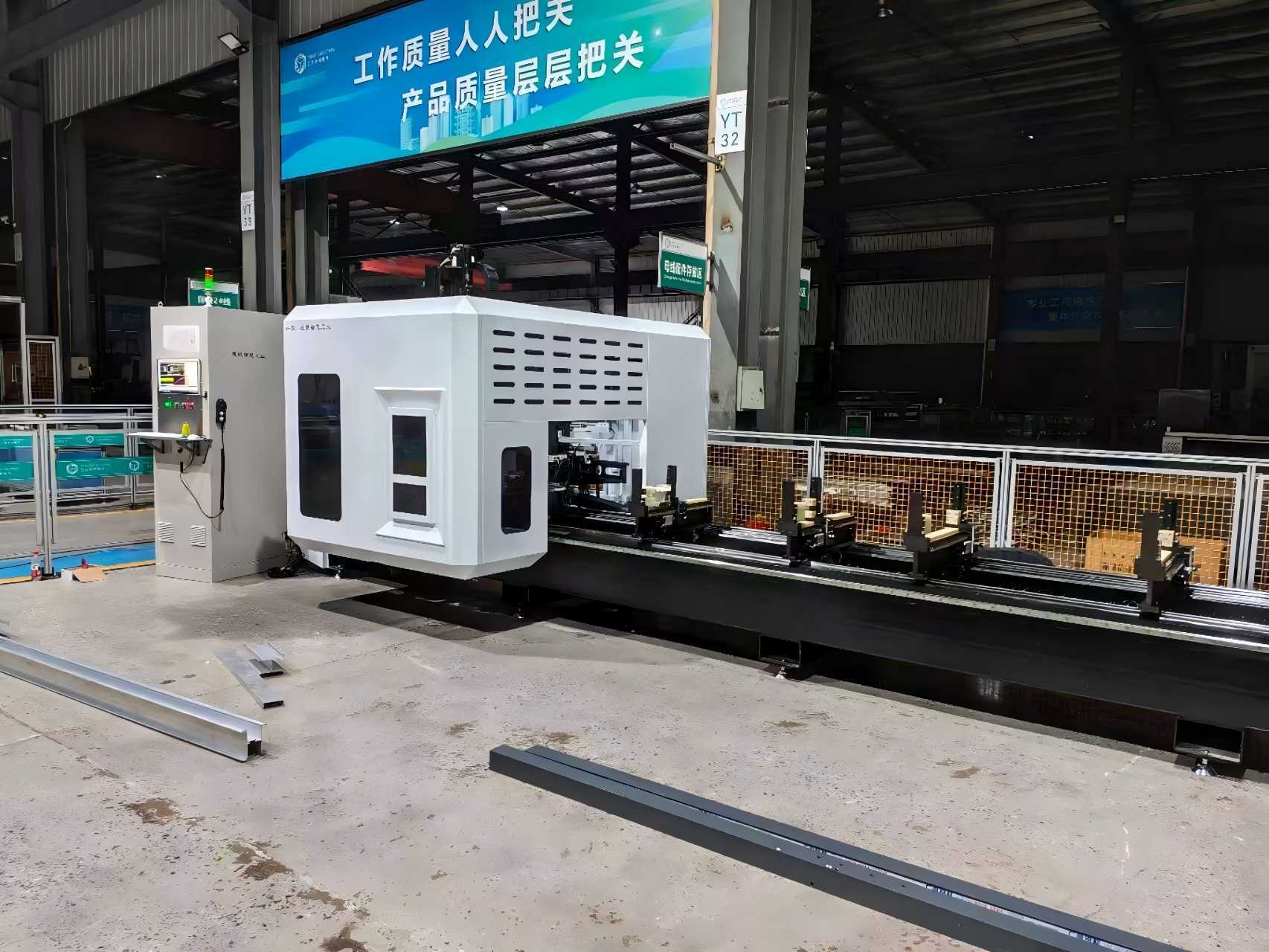

ຄວາມໄວສູງ 5-Axis Gantry Machining Center for Curtain Wall Fabrication

ສູນເຄື່ອງຈັກ 5-axis Gantry ທີ່ມີຄວາມເຂັ້ມງວດສູງຂອງພວກເຮົາແມ່ນສ້າງຂື້ນເພື່ອຈຸດປະສົງຂອງກໍາແພງຜ້າມ່ານສະຖາປັດຕະຍະກໍາແລະອຸດສາຫະກໍາ facade. ມັນດີເລີດໃນການຕັດຮູບແບບອະລູມິນຽມທີ່ມີຮູບແບບຂະຫນາດໃຫຍ່, ແຜງກໍາແພງຜ້າມ່ານທີ່ປະສົມປະສານ, ແລະເລຂາຄະນິດທີ່ສັບສົນກັບຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ ± 0.05 ມມ. ອອກແບບສໍາລັບການ milling ຄວາມໄວສູງ, ການເຈາະ, ການປາດຢາງ, ແລະການຕັດ, ມັນຢ່າງຫຼວງຫຼາຍປັບປຸງປະສິດທິພາບ fabrication ໃນຂະນະທີ່ຮັບປະກັນຄຸນນະພາບຂອງຫນ້າດິນທີ່ດີກວ່າ. CE ໄດ້ຮັບການຢັ້ງຢືນດ້ວຍການສະຫນັບສະຫນູນຫລັງການຂາຍທີ່ສົມບູນແບບ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• ເຄື່ອງຈັກພ້ອມໆກັນ 5-Axis – ເຫມາະສໍາລັບເລຂາຄະນິດ facade ສະລັບສັບຊ້ອນ ແລະ contours 3D.

  ໂຄງສ້າງ Gantry ໜັກ - ຄວາມເຂັ້ມງວດສູງແລະການສັ່ນສະເທືອນທີ່ດີເລີດສໍາລັບຄວາມຖືກຕ້ອງໃນໄລຍະຍາວ.

  ພື້ນທີ່ເຄື່ອງຈັກຂະຫນາດໃຫຍ່ - ຮອງຮັບຝາຜະຫນັງ curtain ຂະຫນາດໃຫຍ່, mullions, ແລະ transoms.

  Spindle ຄວາມໄວສູງ - ເຫມາະສໍາລັບເຄື່ອງຈັກອາລູມິນຽມແລະເຫຼັກກ້າ.

  ຕົວປ່ຽນເຄື່ອງມືອັດຕະໂນມັດ (ATC) – ຫຼຸດຜ່ອນເວລາຢຸດເຮັດວຽກ ແລະປັບປຸງປະສິດທິພາບການຜະລິດ.

  ລະບົບ CNC ທີ່ເປັນມິດກັບຜູ້ໃຊ້ – ເຂົ້າກັນໄດ້ກັບຊອບແວ CAD/CAM ທົ່ວໄປ.

  ການ​ຕັ້ງ​ຄ່າ​ທີ່​ປັບ​ແຕ່ງ​ໄດ້ - ການ​ແກ້​ໄຂ OEM / ODM ທີ່​ມີ​ຢູ່​ສໍາ​ລັບ​ຜູ້​ຮັບ​ເໝົາ​ທົ່ວ​ໂລກ.




ຂໍ້ມູນຈໍາເພາະ

ມັນເຮັດວຽກແນວໃດ

ການປ້ອນຂໍ້ມູນ CAD / CAM

ແຜງຜະຫນັງ curtain ຫຼື profile ອາລູມິນຽມແມ່ນຮູບແບບທໍາອິດໃນ CAD (LogiKal, SchüCal, SolidWorks, ແລະອື່ນໆ).

ຊອບແວ CAM ປ່ຽນຮູບແບບ 3D ເຂົ້າໄປໃນເສັ້ນທາງເຄື່ອງມືແລະ G-code, ລວມທັງມຸມຕັດ, ອັດຕາອາຫານ, ຄວາມໄວ spindle, ແລະລໍາດັບການປ່ຽນແປງເຄື່ອງມື.

2. Clamp ຂອງ workpiece ໄດ້

ອະລູມິນຽມຍາວ / ເຫຼັກກ້າຜ້າມ່ານຝາຫຼືກະດານ facade ຂະຫນາດໃຫຍ່ຖືກສ້ອມແຊມຢູ່ເທິງຕຽງເຄື່ອງໂດຍໃຊ້ຕົວຍຶດເຄື່ອນທີ່ຄວບຄຸມດ້ວຍ CNC.

clamps ຕໍາແຫນ່ງອັດຕະໂນມັດເພື່ອຫຼີກເວັ້ນການ collision ແລະຖືພາກສ່ວນໂດຍບໍ່ມີການຜິດປົກກະຕິ.

3. ໂຄງປະກອບການ gantry ຍ້າຍໃນ X / Y

ເຄື່ອງຈັກໃຊ້ gantry ປະເພດຂົວ:

X-axis = gantry ຍ້າຍຕາມຄວາມຍາວຂອງ profile/panel

ແກນ Y = ຫົວເຄື່ອງຈັກເຄື່ອນຍ້າຍໄປທົ່ວຄວາມກວ້າງ

Z-axis = spindle ຍ້າຍຂຶ້ນ/ລົງ

ນີ້ເຮັດໃຫ້ພື້ນທີ່ເຮັດວຽກຂະຫນາດໃຫຍ່, ເປີດສໍາລັບພາກສ່ວນກໍາແພງ curtain ຂະຫນາດໃຫຍ່.

4. ສອງແກນ rotary tilt spindle ໄດ້

ນອກເຫນືອໄປຈາກ X / Y / Z, ເຄື່ອງມີ:

A-axis = ອຽງປະມານ X

C-axis = ໝຸນຮອບ Z

(ຫຼື B/C ຂຶ້ນກັບການອອກແບບຫົວ)

ດັ່ງນັ້ນ spindle ສາມາດຕັດ miters ປະສົມ, ຮູລະບາຍນ້ໍາມຸມ, contours facade 3D, ແລະລັກສະນະຂ້າງຄຽງໂດຍບໍ່ມີການ unclamping ສ່ວນ.

5. 5 ແກນຕັດພ້ອມໆກັນ

ເຄື່ອງຄວບຄຸມ CNC ຂັບເຄື່ອນເສັ້ນ + ແກນ rotary ຮ່ວມກັນ.

ເຄື່ອງ​ມື​ຢູ່​ໃນ​ມຸມ​ທີ່​ດີ​ທີ່​ສຸດ​ຂອງ​ຫນ້າ​ດິນ → ການ​ສໍາ​ເລັດ​ຮູບ​ກ້ຽງ​, ການ​ສົນ​ທະ​ນາ​ຫນ້ອຍ​, ບໍ່​ມີ​ການ​ສ້ອມ​ແປງ​ໃຫມ່​.

ການ​ດໍາ​ເນີນ​ງານ​ປົກ​ກະ​ຕິ​ໃນ​ການ​ຕັ້ງ​ຄ່າ​ດຽວ​:

ສິ້ນສຸດ milling

ເຈາະ / ປາດ

ການເຈາະ

ການ​ຕັດ Miter​

ຕັດແຜ່ນໃບ

milling contour 3D ສໍາລັບ facades ສະລັບສັບຊ້ອນ

6. ການປ່ຽນແປງເຄື່ອງມືອັດຕະໂນມັດ

ເຄື່ອງມືໄດ້ຖືກເກັບຮັກສາໄວ້ໃນວາລະສານ (ເຈາະ, ໂຮງງານຜະລິດ, ທໍ່, ແຜ່ນໃບຄ້າຍຄື).

ເຄື່ອງມືແລກປ່ຽນ ATC ໂດຍອັດຕະໂນມັດໃນລະຫວ່າງໂຄງການ, ດັ່ງນັ້ນ, ໂຄງສ້າງຝາຜ້າມ່ານຫນຶ່ງສາມາດຖືກເຄື່ອງຈັກຢ່າງສົມບູນໂດຍບໍ່ມີການແຊກແຊງຂອງຜູ້ປະຕິບັດງານ.

7. ໃນຂະບວນການກວດສອບ & ຜົນຜະລິດ

Probes/encoders ກວດເບິ່ງຕໍາແຫນ່ງແລະສະພາບເຄື່ອງມື.

CNC ຊົດເຊີຍສໍາລັບ deviations ໃນເວລາທີ່ແທ້ຈິງ.

ຜົນໄດ້ຮັບ: ຜ້າມ່ານຜ້າມ່ານສໍາເລັດຮູບ, transom, ຫຼືກະດານ facade ທີ່ມີຮູ, ຮ່ອງ, ແລະມຸມສະລັບສັບຊ້ອນ - ກຽມພ້ອມສໍາລັບການປະກອບ.

ຂອບເຂດຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປສໍາລັບການ5-Axis Gantry Machining Center for Curtain Wallລວມມີ:

1. ໂຄງສ້າງຝາຜະໜັງອາລູມີນຽມທີ່ຕັ້ງຢູ່ໃນຕຶກສູງ
2. ເຟຣມທີ່ເຊື່ອງໄວ້ ແລະກອບແກ້ວ facade extrusion
3. ຂໍ້ຕໍ່ມຸມຝາຂອງຜ້າມ່ານ ແລະຮູບຊົງພິເສດຂອງ facade
4. ຫ້ອງຮັບແສງຕາເວັນ, ແສງຕາເວັນ, ແລະປ່ອງຢ້ຽມອາລູມີນຽມຂະໜາດໃຫຍ່ ແລະ ໂປຣໄຟລ໌ປະຕູ
5. ວົງເລັບສະຫນັບສະຫນຸນອາລູມິນຽມຝາຜ້າມ່ານແກ້ວທີ່ມີຈຸດ
6. facade ອາລູມິນຽມອຸດສາຫະ ກຳ ແລະໂຄງສ້າງຜະຫນັງເຫຼັກກ້າ
7. ໂປຣໄຟລ໌ອາລູມີນຽມນ້ຳໜັກເບົາໃນອາວະກາດ (ເຂົ້າກັນໄດ້ໃນອຸດສາຫະກຳຂ້າມຜ່ານ)

ວັດຖຸດິບທີ່ເຫມາະສົມ: ໂລຫະປະສົມອາລູມິນຽມ 6063, extrusion ເປັນຮູ, ອະລູມິນຽມແຂງ, ເຫຼັກຝາບາງ, ໂຄງສ້າງສະຖາປັດຕະຍະກໍາ PVC.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

Unitized Curtain Wall Production

ກະດານ facade ສະຖາປັດຕະຍະກໍາ

ອາລູມີນຽມ Mullions ແລະ Transoms

ເລຂາຄະນິດ Wall Curtain ສະລັບສັບຊ້ອນ

Glass Curtain Wall Groove Machining

Steel Curtain Wall ໂຄງປະກອບການ
